W12 Apat-roller Rolling Machine

Description

Ang makina para sa paglilihis na may apat na roller ay maaaring gamitin para sa trabaho ng pagbubunyi ng plato. Maaari nito lihis ang bilog, busilak at tapered workpiece sa isang tiyak na sakop, at may kakayanang prebending sa dulo ng plato. Maliit ang natitirang tulad ng straight side at mataas ang produktibidad ng trabaho, at maaaring i-level nang maikli ang metal na plato sa makina.

Panimula

Ⅰ.Mga Tampok

Ang CNC plate rolling mach ine ay bumubuo ng isang bilog sa isang pagkakataon. Mayroon itong pre-bending at moving cone device. Maaari mong piliin ang coil support, na nasa kaliwa at kanan. Ito ang pinakamahusay na pagpipilian para sa malalaking coil sa mass production, pagpapabuti ng kahusayan sa trabaho at pagtitipid sa paggawa.

- Madaling patakbuhin, mayaman sa mga nababaluktot na hugis na kontrol ng CNC
- Digital na pagbabasa ng bawat paglipat ng roll. Mataas na katumpakan sa pag-ikot
- Buong hydraulic na drive, mataas na kahusayan at nakakatipid ng enerhiya
- Sa sandaling nabuo, tumaas ang pagiging produktibo ng 50%-80% kumpara sa tatlong roller
- Maginhawa at tumpak na pagtutugma ng materyal, iniiwasan ang maling gilid na kababalaghan
- Cone bending device
- Permanenteng lubrication
- Ang itaas at ibabang roller ay humahawak sa sheet kapag nagro-roll, walang pagdulas.
- Maginhawang pag-install ng loader, feeder at support device .

Ⅱ.Mga Parameter

Modelo	maximum pre-bending Kapal (mm)	Max kapal ng plaka (mm)	ina X lapad ng plaka (mm)	Coil Bilis (m/min)	Diyametro ng itaas Roller (mm)	Diyametro ng mas mababa Roller (mm)	Gulong sa gilid Diyametro (mm)	Pangunahing Motor Kapangyarihan (KW)
W12-6x2000	6	6	2000	5.5	180	180	145	5.5
W12-6x2500	6	6	2500	5	210	210	165	7.5
W12-8x2000	6	6	2000	6	215	215	165	11
W12-8x2500	6	8	2500	5	230	230	180	11
W12-12×2000	10	12	2000	5	260	260	200	18.5
W12-12×2500	10	12	2500	5	280	280	220	18.5
W12-16x2000	12	16	2000	6	280	280	220	18.5
W12-16×2500	12	16	2500	5	330	330	220	22
W12-16x3200	12	16	3200	5	360	360	260	30
W12-20x2000	16	20	2000	5	350	360	280	22
W12-20x2500	16	20	2500	6	330	330	260	30
W12-25×2000	16	25	2000	5	410	400	280	30
W12-25×2500	20	25	2500	4.5	410	400	280	37
W12-30×2000	25	30	2000	4.5	470	470	320	37
W12-30x2500	25	30	2500	4.5	550	520	390	45
W12-30x3000	25	30	3000	4.5	550	520	420	45
W12-40x2500	35	40	2500	4.5	650	580	420	55
W12-40x3000	36	40	3000	4	650	620	500	55
W12-50x3000	40	50	3000	4	720	650	520	55
W12-60x3000	50	60	3000	3.5	750	710	560	75

Ⅲ. Prinsipyo sa Paggawa

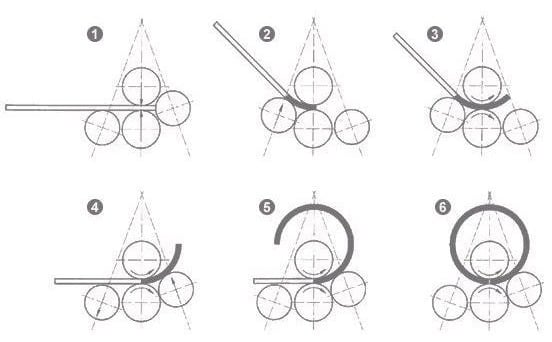

Ang Ang top roller ay ang pangunahing drive at gumagawa ng paggalaw ng pag-ikot, ang lower roller ay gumagawa ng up-down na paggalaw upang makuha ng plate ang friction kasama ang haba ng direksyon, ang dalawang side roller ay gumagawa ng Up-down na paggalaw na isang anghel na may tuwid na linya, na maaaring gumawa nakukuha ng steel plate ang kinakailangang plastic deformation.

Ⅳ. Kumpara sa 3-roller rolling machine

1. Buong CNC c ontrol kapag lumiligid coiling block;
2. Mataas na baluktot na katumpakan;
3. Pagbutihin ang kahusayan sa trabaho, i-save ang oras ng produksyon at labor-save na gastos;
4.Can gawin cones na may mas maliit na diameter.

Dahil ang pagsasaayos ng side roller ay maaaring makamit ang simetriko na baluktot at asymmetrical na baluktot, ang patag na dulo ay magiging napakaikli sa teorya, kung ihahambing sa tatlong-roller na rolling machine, na maaaring makatipid ng pre-bending procedure at pre-bending device, samantala maaari itong gumawa ng magaspang na leveling ng steel plate. Ito ay malawakang ginagamit sa industriya ng petrolyo, industriya ng kemikal, boiler, industriya ng paggawa ng barko, hydroelectricity, istraktura ng metal at industriya ng makinarya.

Ⅴ.Tagagawa ng mga karaniwang bahagi

Pangalan			Paggawa
Bearings		Uri	Ang dalawang hilera na pag-aayos ng lalagyan
		Paggawa	Wafangdian
Mga roller		Materyal	42CrMo forging upper roller at 45# steel iba pang rollers
		Paggawa	Nangang/Warwick Steel
Frame ng katawan		Materyal	Q235A
		Mga pamamaraan ng pagproseso	Welded structural parts, annealing stress - shot blasting, CNC boring at milling machine machining
		Paggawa	Pully
Hydraulic driver			Jieshite
Motor ng hidroliko			Nantong tongde
Pangunahing elemento ng kuryente			Siemens
Sistema ng hydraulic	Bomba	Uri	Gear pump
		Paggawa	Changyuan
	balbula	Paggawa	YUKEN
	Silindro	Piston Rod	45 Mga Forging, Heat treatment HRC48-52
		Paggawa	Nantong
		Pagtatakip	YX
		Paggawa	NOK/dingji
Sistema ng Elektrisidad			digital na sistema ng kontrol
	Motor ng hidroliko		Nantong tongde
	Touch screen		Haiwei 15.6'
	PLC		XINJE
	Sensor		Milante
	Pangunahing elemento ng kuryente		Schneider Electric/Siemens
