rx-s series cnc press brake 3-4 axis

Ⅳ.Matibay na Konstruksyon ng Frame

Ang frame ng makinarya ay nagtatampok ng ganap na hinangin at naprosesong konstruksyon, na may ANSYS finite element analysis na ginagamit para sa pagtatasa ng mga pangunahing bahagi ng frame, sa gayo'y ginagarantiyahan ang pagiging maaasahan ng makina at ang pangkalahatang katumpakan nito. Ang bawat press brake ay binuo sa isang matatag, one-piece na pundasyon na gawa sa premium-grade, high-strength na bakal, na tinitiyak na ang aming mga press brake ay naghahatid ng pare-pareho at mapagkakatiwalaang pagganap taun-taon.

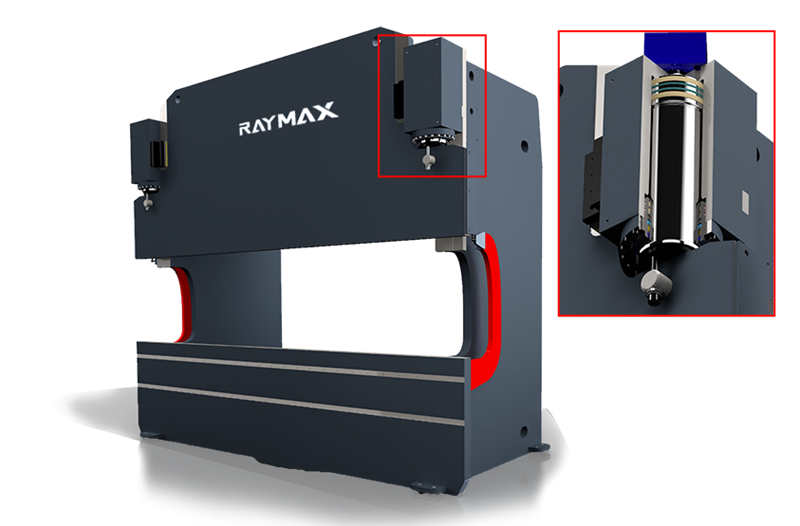

Dual Hydraulic Cylinders

Ang mga dual hydraulic cylinder sa magkabilang gilid ng ram ay nagbibigay ng mas mabilis na bilis ng diskarte. Ang mga silindro ay naka-synchronize upang magbigay ng makinis na paggalaw, na nagreresulta sa tumpak na pagpoposisyon ng ram sa loob ng 0.004".

Malawak na Paninindigan ng Frame

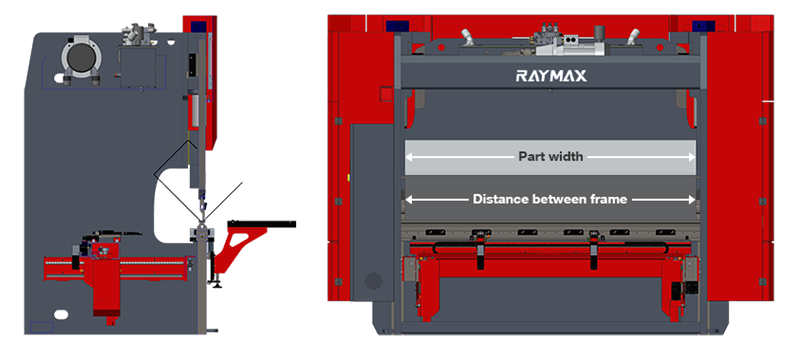

Ang RAYMAX press brakes ay madaling mahawakan ang mga bahagi na may malalim na liko at mahabang tooling dahil sa kanilang open space na disenyo. Ang aming mga makina ay karaniwang may mas malalim na lalim ng lalamunan, mas malawak na daylight clearance at mas mahabang stroke length kaysa sa karamihan ng mga manufacturer sa merkado. Ini-mount namin ang RAM GUIDING sa labas ng frame upang i-maximize ang distansya sa pagitan ng mga side frame upang ma-accommodate ang malalim na bahagi ng flanges.

Nag-aalok ang RAYMAX ng 2, 4 at 6 na axes na mga bracket ng suporta upang tumulong sa lahat ng iyong pangangailangan sa baluktot. Hayaan kaming tulungan kang i-configure ang pinakamahusay na solusyon para sa iyong mga pangangailangan sa press brake.

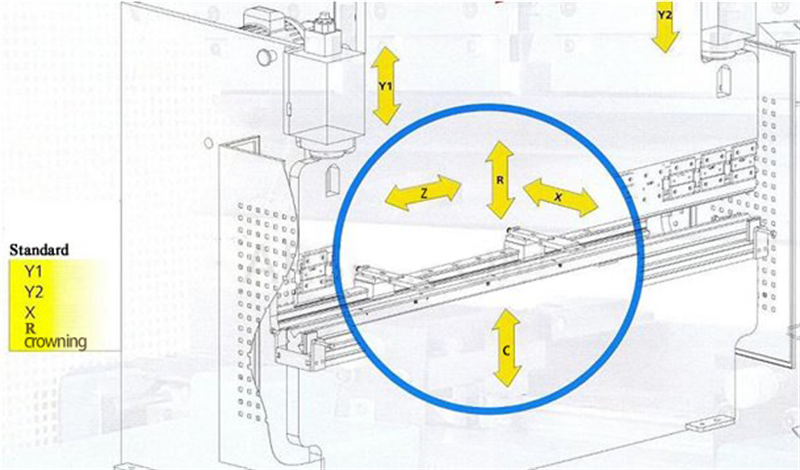

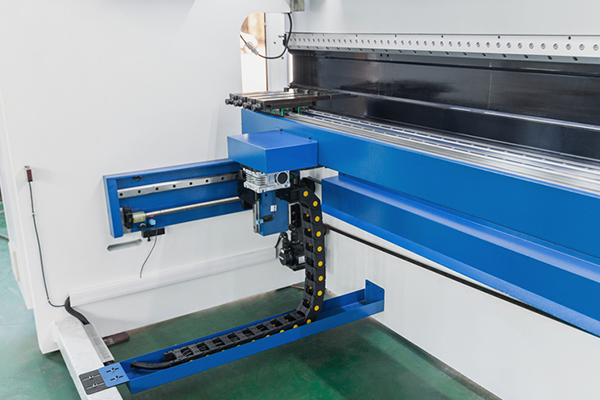

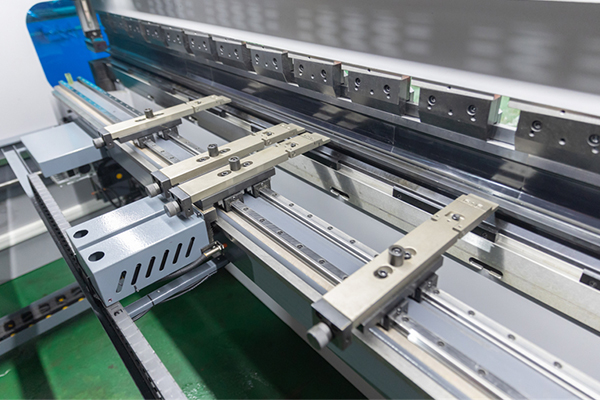

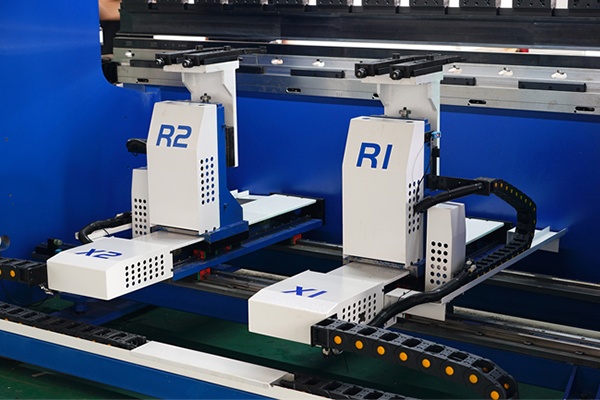

BGA-6 BackGauge（X1, X2, R1, R2, Z1, Z2）

- Mga ball screw at linear na gabay sa X, R-axis
- Precision linear guide at YYC rack sa mga axes Z1‐Z2.
- Mga daliri na may double stop at micrometric adjustment.
- Katumpakan ng mekanikal ± 0.03 mm.
- Bilis ng Axes R1‐R2 500 mm/s
- Bilis ng Axes X1‐X2 600 mm/s. (1000 mm/s opsyonal)
- Bilis ng Axes Z1‐Z2 1100 mm/s.

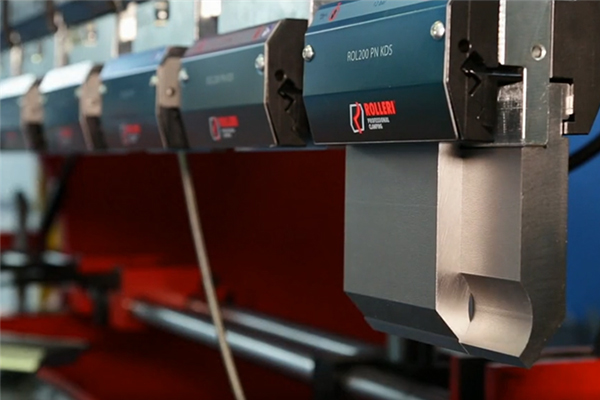

1.Rolleri Clamping System

Ang bagong clamping Amada, Boschert, Bystronic-Beyeler Euro-B, ROL200 para sa Punches! Tugma sa: NEWDurmazlar, Ermaksan, Gasparini, Haco, Promecam, atbp. Ang bagong patented na sistema ay nagbibigay-daan sa manual, pneumatic o hydraulic vertical clamping ng iyong mga nangungunang tool. Ang mga espesyal na tampok ay ang napakasimpleng paghawak at ang nakakagulat na mababang presyo, na ginagarantiyahan ang malaking kahusayan.

pakinabang:

- Mabilis na pagbabago ng vertical na tool para sa lahat ng uri ng Rolleri R1 na suntok
- Maaaring gamitin nang hindi binabago ang Rolleri R1 type na mga suntok
- Ligtas at mabilis na pagbabago ng tool
- Malaking pagpapabuti sa pagkonsumo ng oras at mga kaugnay na gastos
- Secure laban sa tool na bumagsak
- Magagamit sa manual, pneumatic at hydraulic na mga modelo

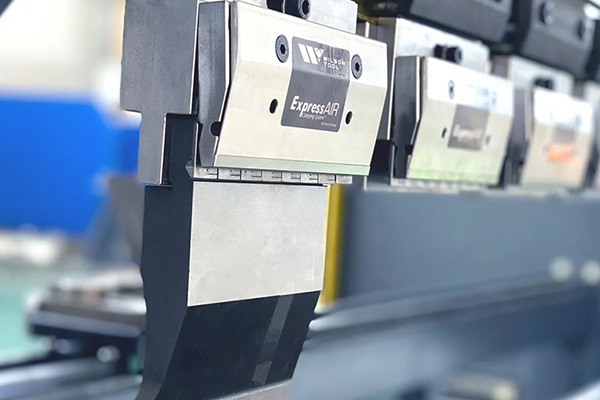

2.Wilson Pneumatic Clamping

Ang makabagong mabilis na clamping system na ito ay maaaring matugunan ang anumang mga pangangailangan, ang Express Air clamping ay binabawasan ang oras ng pag-setup ng press brake at samakatuwid ito ay kumakatawan sa pinakamahusay na pagpipilian para sa mga user na madalas na nagbabago ng mga suntok sa kanilang mga press brake para sa pagbebenta.

pakinabang:

- Mabilis na vertical na pagbabago ng tool para sa lahat ng uri ng Europe na suntok
- Ligtas at mabilis na pagbabago ng tool
- Malaking pagpapabuti sa pagkonsumo ng oras at mga kaugnay na gastos
- Secure laban sa tool na bumagsak
- Magagamit sa manual, pneumatic at hydraulic na mga modelo

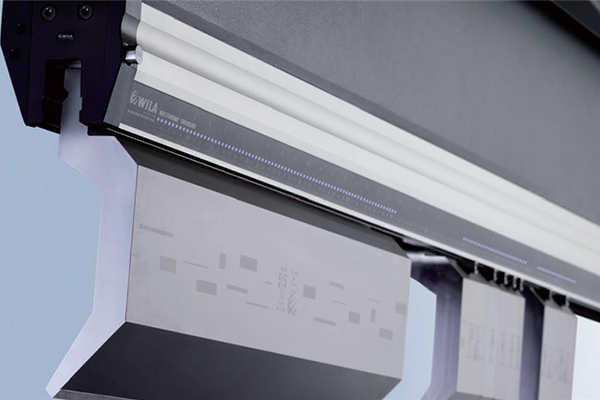

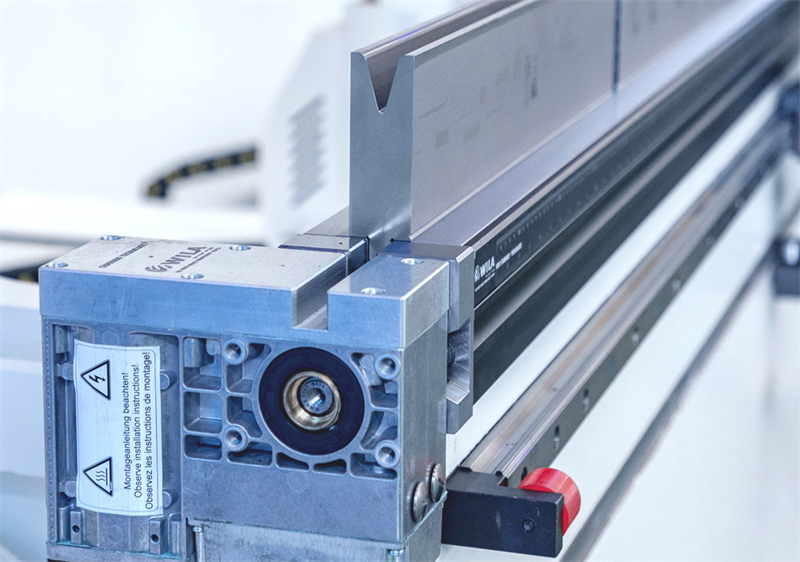

3.Wila Hydraulic Clamping System

Ang 'New Standard' Tooling System ng Wila ay naging market leader para sa katumpakan, kalidad at flexibility para sa RAYMAX hydraulic press brakes na ibinebenta.

pakinabang:

- Mahabang buhay ng serbisyo: >10 taon
- Mabilis na clamping para sa WILA style tooling
- Simpleng paglo-load ng push-button
- Mabilis at ligtas na mga pagbabago sa tool: Bawasan ang 80% na oras
- High-precision baluktot na anggulo at flange gilid

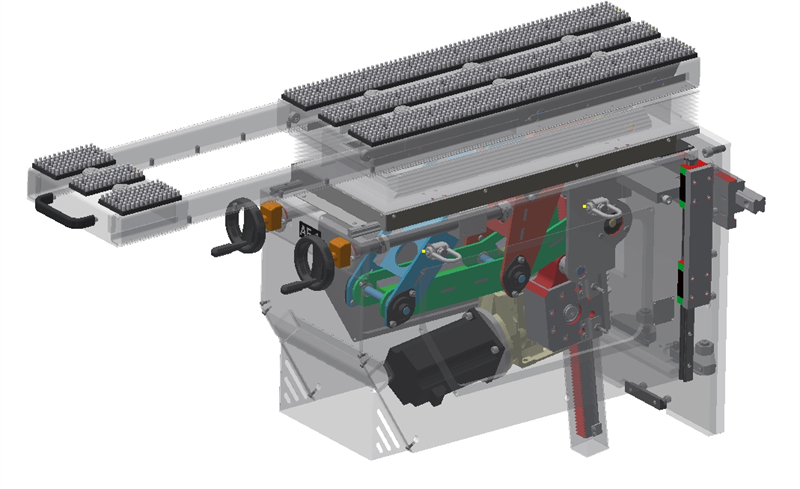

Ang hydraulic press brakes na may Sheet ay sumusuporta sa follower system para sa pagyuko ng mahaba at manipis na mga sheet. Ito ay karaniwang binubuo ng isang pares ng sheet support na inilagay sa harap ng makina sa taas ng baluktot na linya (bottom tool). Ang mga suporta ay kinokontrol ng CNC, sumusunod at sumusuporta sa sheet sa panahon ng proseso ng baluktot.

Nangyayari ang reverse bending kapag binaluktot natin ang isang napakalaki, mabigat at manipis na plato. Ang overhang ay bumubuo ng isang metalikang kuwintas na ginagawang yumuko ang sheet sa paligid ng die edge sa ilalim ng sarili nitong timbang, tulad ng nakikita natin sa pagguhit. Ang sheet lifter ay nakakatulong upang maiwasan ang ganitong uri ng pinsala, na sumusuporta sa plato sa buong baluktot na cycle.

pakinabang:

- Awtomatikong baluktot na tagasunod ay sumusuporta
- AP1-AP2 CNC-controlled interpolated axes
- Inirerekomenda para sa mabibigat na bahagi o malaking manipis na plato
- Yumuko nang nakasara bilang 70°
- Load capacity-180 kg bawat suporta
- Brush at support shaft dim 350x900 hanggang 1200 mm

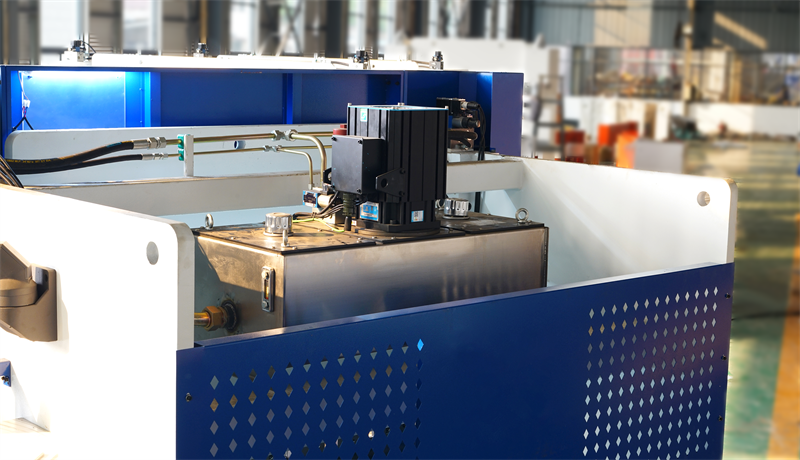

Hybrid Servo Motor

- 30% pagtitipid ng enerhiya
- Mataas na kahusayan
- Proteksyon sa kapaligiran at walang polusyon
- Mababang pagkonsumo ng gasolina
- Mababang gastos sa pagpapanatili at paggamit
- Magandang pagganap ng sealing

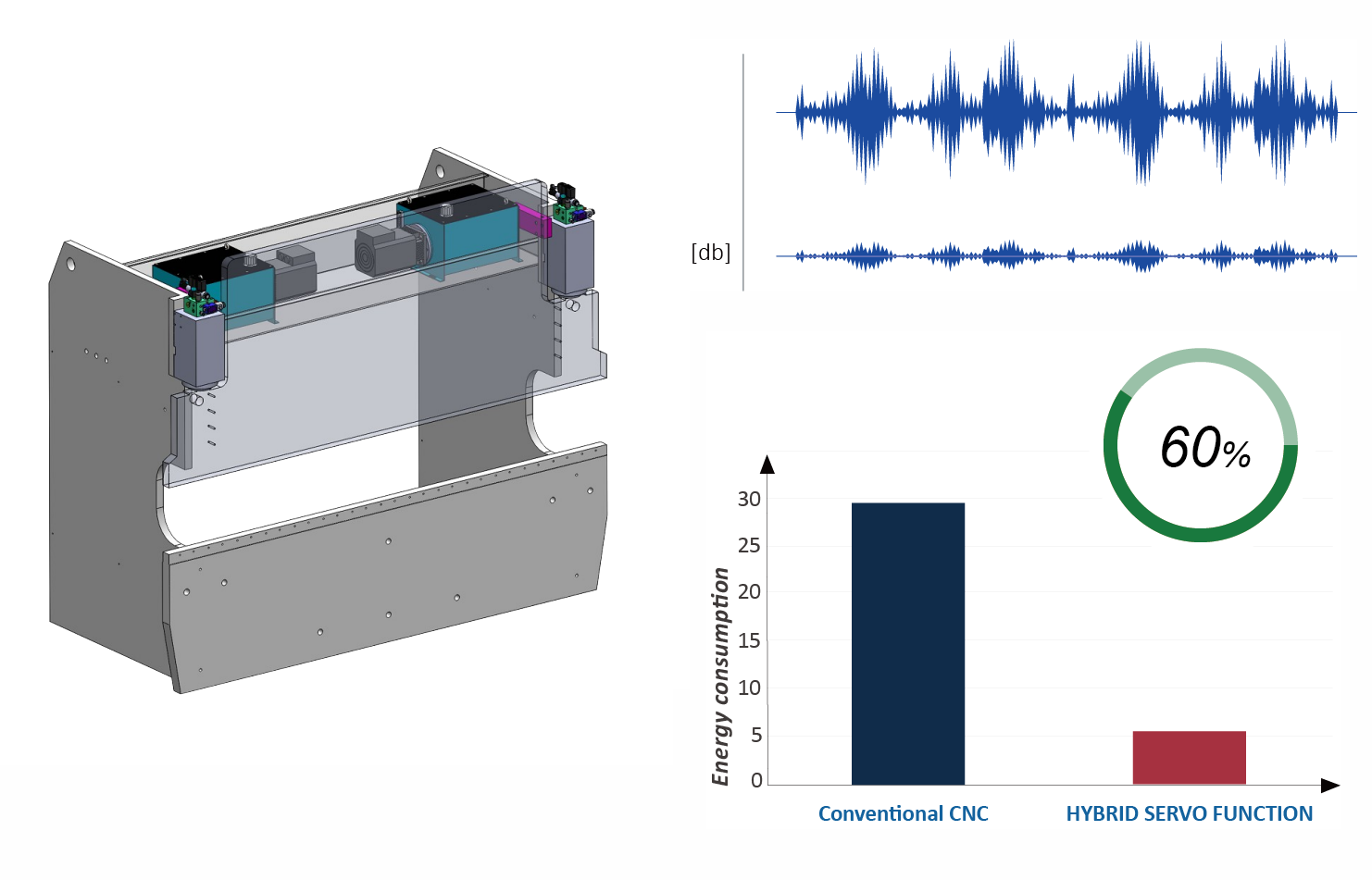

Hybrid Plus Servo Motor

- Pagtitipid: 60% tipid sa kuryente kumpara sa mga maginoo na drive.
- Mahusay: Mataas hanggang 30%, mas mahusay (nabawasan ang oras ng pag-ikot).
- Tumpak: Mas tumpak na pagpoposisyon, hanggang 5um
- Tahimik: Mas tahimik sa pagpapatakbo ng makina dahil sa nabawasang ingay
- Mas kaunti: Ang paggamit ng hydraulic oil ay minimal, 30% lamang kumpara sa mga nakasanayan
- Madali: Mas madaling buuin, mas madaling mapanatili at mas mababang rate ng pagkabigo ng makina.
