w11s three-roller hydraulic cnc plate rolling machine

Description

Nagtatampok ang w11s plate rolling machine ng hydraulic lifting, mechanical horizontal movement, at sentralisadong electrical control. sinusuportahan nito ang pre-bending, rolling, at leveling, pag-save ng materyal at nag-aalok ng opsyonal na nc system control para sa mas mataas na automation.

pagpapakilala

Ⅰ.Mga Tampok

High Precision End Pre-bending

End pre-bending ay nagbibigay-daan sa adjustable straight edge haba na may mataas na katumpakan sa ilalim ng partikular na presyon.

Superior na Katumpakan ng Produkto

Ang tuluy-tuloy na pagyuko at tumpak na pagtatapos ng pre-bending ay nagreresulta sa mga produktong may mataas na katumpakan. Tinitiyak ng hugis ng drum ng upper roller at adjustable supporting roller ang mga perpektong resulta para sa parehong manipis at makapal na mga plato.

NC Control para sa Mataas na Kahusayan

Ang pinasimple na operasyon at paghawak ng isang tao ay makabuluhang nagpapalakas ng kahusayan sa produksyon.

Iba't ibang Pamamaraan ng Pagkontrol para sa Iba't ibang Application

- Kasama sa mga opsyon sa pagkontrol ang:
- TNC (Nangungunang NC): Maliit na batch na produksyon
- T&BNC (Top & Bottom NC): Medium batch production
- CNC: High-volume, multi-variety production

Maraming Nagagawang Baluktot na Hugis

- Sinusuportahan ang iba't ibang mga hugis:
- O-hugis: Baluktot sa likuran
- U-hugis: Baluktot sa harap
- Espesyal na baluktot: Pinagsamang mga pamamaraan.

mga

Ⅱ.Mga Parameter

modelo	Max. kapal ng plato (mm)	Kapal ng pre-bending (mm)	Max. lapad ng plato (mm)	Si Dia. ng upper roller (mm)	Si Dia. ng mas mababang roller (mm)	Distansya sa gitna ng mas mababang roller (mm)	pangunahing kapangyarihan ng motor (kw)	Hydraulic motor power (KW)
modelo	Max. kapal ng plato (mm)	Kapal ng pre-bending (mm)	Max. lapad ng plato (mm)	Si Dia. ng upper roller (mm)	Si Dia. ng mas mababang roller (mm)	Distansya sa gitna ng mas mababang roller (mm)	pangunahing kapangyarihan ng motor (kw)	Hydraulic motor power (KW)
w11s-8x2000	8	6	2000	235	Φ135	180	5.5	2.2
w11s-8x2500	8	6	2500	245	Φ145	200	7.5	4
w11s-12x2000	12	10	2000	255	Φ150	200	7.5	4
w11s-12x2500	12	10	2500	270	Φ150	245	11	5.5
W11S-12X3200	12	10	3200	300	Φ165	300	15	5.5
w11s-16x2000	16	12	2000	270	Φ150	245	11	5.5
w11s-16x2500	16	12	2500	300	Φ165	270	15	5.5
W11S-16X3200	16	12	3200	350	Φ180	300	15	7.5
w11s-20x2000	20	16	2000	300	Φ165	270	15	5.5
W11S-20X2500	20	16	2500	330	Φ180	300	15	7.5
W11S-25X2000	25	20	2000	350	Φ180	330	22	7.5
w11s-25x2500	25	20	2500	380	Φ200	360	22	11
W11S-30X2000	30	25	2000	380	Φ220	360	30	11
w11s-30x2500	30	25	2500	410	Φ235	380	30	11
w11s-30x3000	30	25	3000	450	Φ250	420	30	11
W11S-30X3200	30	25	3200	450	Φ250	420	30	15
w11s-30x4000	30	25	4000	560	Φ290	500	37	15
W11S-40X2000	40	35	2000	480	Φ250	420	37	22
w11s-40x2500	40	35	2500	500	Φ275	460	45	22
w11s-40x3000	40	35	3000	540	Φ290	500	55	22
w11s-40x4000	40	35	4000	610	Φ360	610	75	22
W11S-50X3200	50	40	3200	650	Φ360	700	75	22
W11S-50X4000	50	40	4000	700	Φ380	700	75	22
W11S-60X3000	60	50	3000	650	Φ380	700	75	22

Ⅲ.Konstruksyon ng makina

Ang makina ay binubuo ng upper lower equipment, lower equipment at horizontal shift equipment, supporting equipment, pangunahing transmission equipment, reversing equipment, kaliwa at kanang bahagi na frame at sa ilalim na suporta atbp.

1. Upper-roll na kagamitan

Binubuo ito ng mga pangunahing cylinder, upper roller bearing seats, ang dalawang pangunahing oil cylinder ay nagbibigay ng kinakailangang baluktot na puwersa, ang working force ng main cylinder ay 19.5MPa, ang upper roller ay parang mga drum.
Ang materyal ay 42CrMo, at ang tigas ay HB260-300, HRC45.

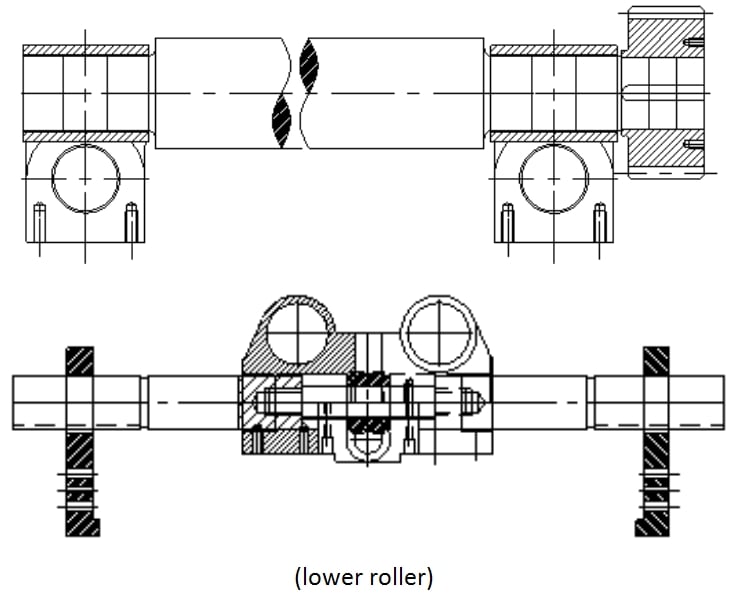

2. Lower rollers at horizontal shift equipment

Ang mga lower roller ay binubuo ng lower rollers, lower rollers bearing seats, lower roller input gears, lower roller sliding bearing, atbp.
Ang horizontal shift equipment ay nagmaneho sa pamamagitan ng horizontal shifting na motor, sa pamamagitan ng worm reducer. Worm wheel at worm bar din ball screws mapagtanto ang function ng symmetry rolling.
Ang mas mababang pangunahing motor ay nagbibigay ng kapangyarihan sa mas mababang mga roller sa pamamagitan ng pangunahing transmission gear, lower roller input gear, open-type transmission shaft.
Ang horizontal shaft equipment ay binubuo ng: horizontal shifting motor, worm gear traducer, worm gear at worm bar, atbp.
Ang materyal ay 45#, at ang hardness ng hear treat ay HB260-300, HRC45.

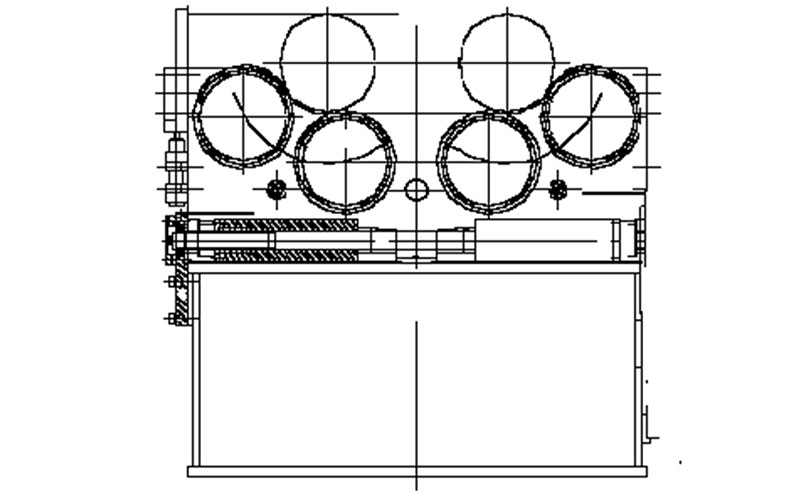

3. Mga kagamitan sa pagsuporta sa roller

Ito ay binubuo ng ball screws reducer construction.
Ang pagsuporta sa roller ay maaaring ayusin pataas at pababa ayon sa dami ng lakas ng paglo-load.

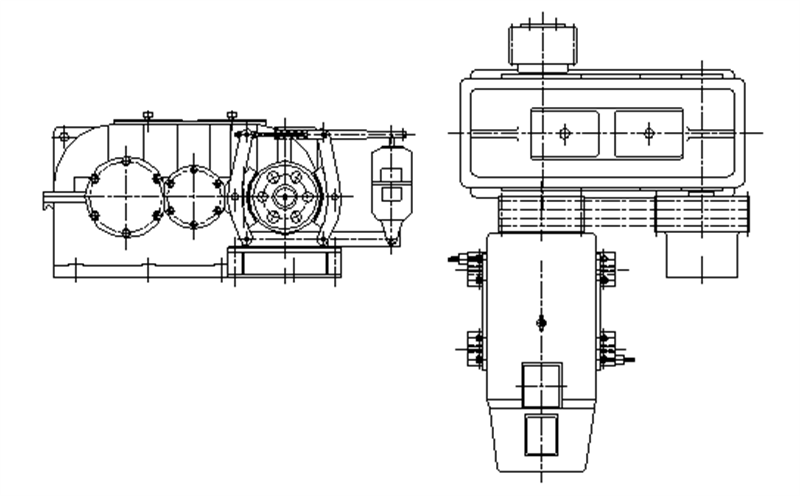

4. Pangunahing kagamitan sa paghahatid

Binubuo ng pangunahing motor, V-belts, gear reducer, electro-hydraulic braking, atbp.

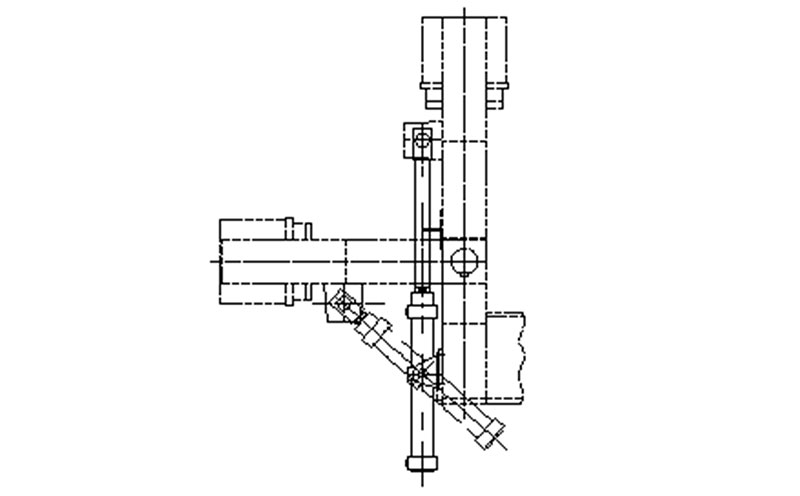

5. Mga kagamitan sa pagbabawas

Ang kagamitan ay binubuo ng sliding seat, unloading cylinder, at ito ay upang i-unload ang mga gumaganang piraso.

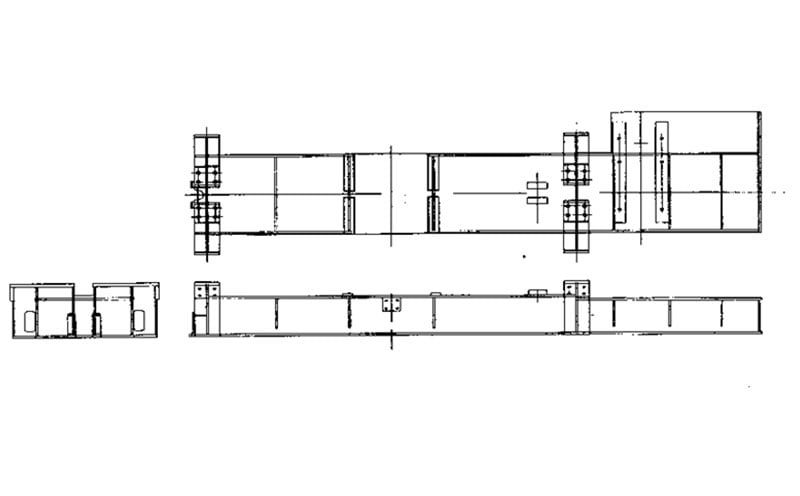

6. Fixed, unlied-side frame, bottom frame

Ang lahat ng konstruksiyon ay hinangin ng mga sheet plate.

hydraulic system

- Binubuo ng gear pump, Solenoid station, at mga pipe circuit.
- Ang mga solenoid na gawa sa Tai Wan.
- Ang hydraulic system ay binubuo ng 3 uri ng circuit, pressure adjusting circuit, symmetry circuit, speed circuit, atbp.
- Ang pressure adjusting circuit na nag-aayos ng working pressure sa pamamagitan ng main overflow valves, ang system working pressure ay 19.5MPa. Maaaring gawing pataas at pababa ng symmetry circuit ang upper roller sa pamamagitan ng pagsasaayos ng throttle, at ang tumpak na symmetry ay +0.20mm.
- Kinokontrol ng circuit ng bilis ang pag-unload ng side frame na binabaybay at muling itakda, at ang bilis ay maaaring iakma ng throttle.

sistema ng kontrol sa kuryente

iBinubuo ang t ng electro-control-station(box), manual-handed bottom station, power source ay 380V/50Hz.
Ang pangunahing switch ay may mga function ng short-circuit protection at ang pangunahing motor over-loaded protection function. Ang mga direksyon ng motor ay maaaring kontrolin ng A.C contactor, ang control circuit na kinokontrol ng PLC controller at ang Touching Screen-Inter face system. Ang precession ng symmetry ay napakataas, na may maaasahang pagkilos, at mahabang buhay. Ang lahat ng mga indicator ng control button ay naayos ay ang Electrical-control-box.
