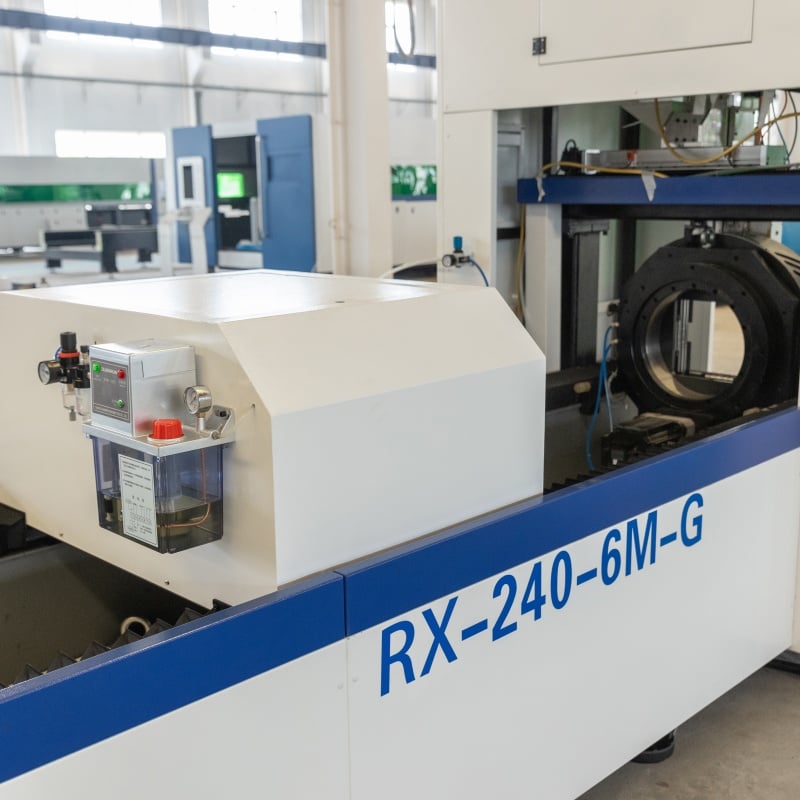

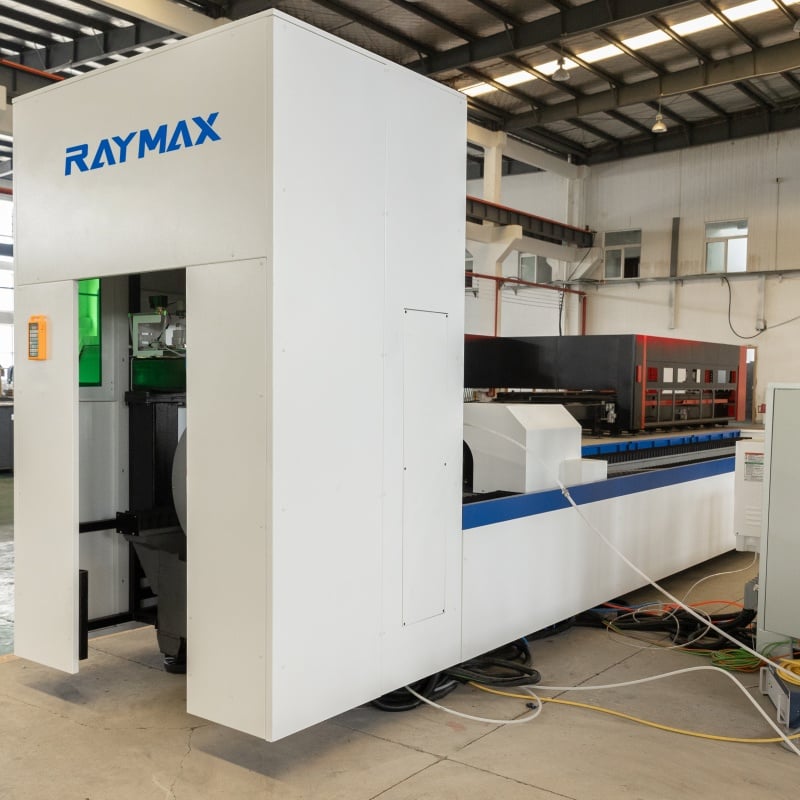

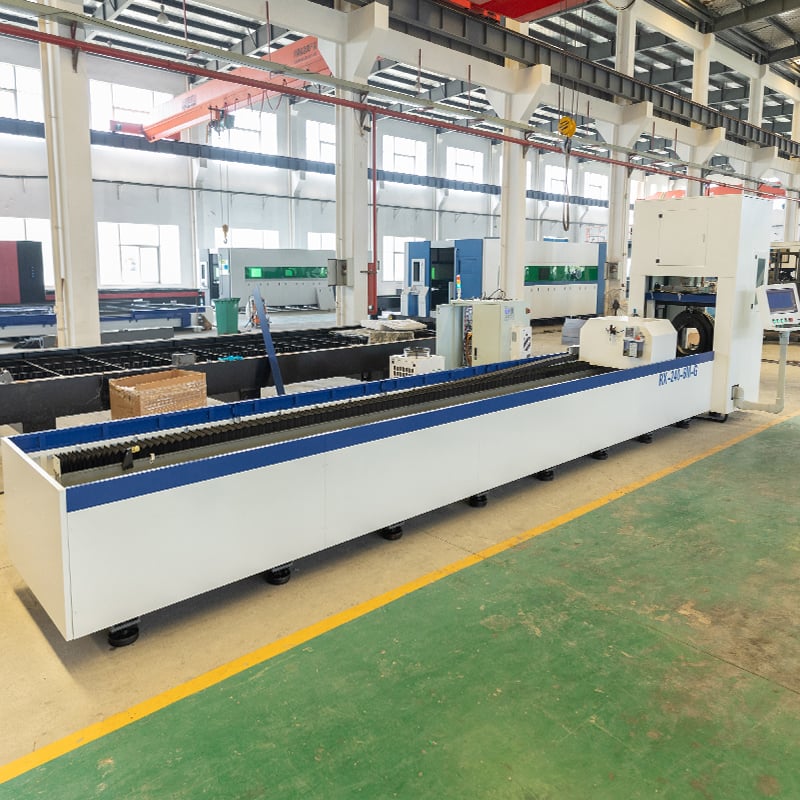

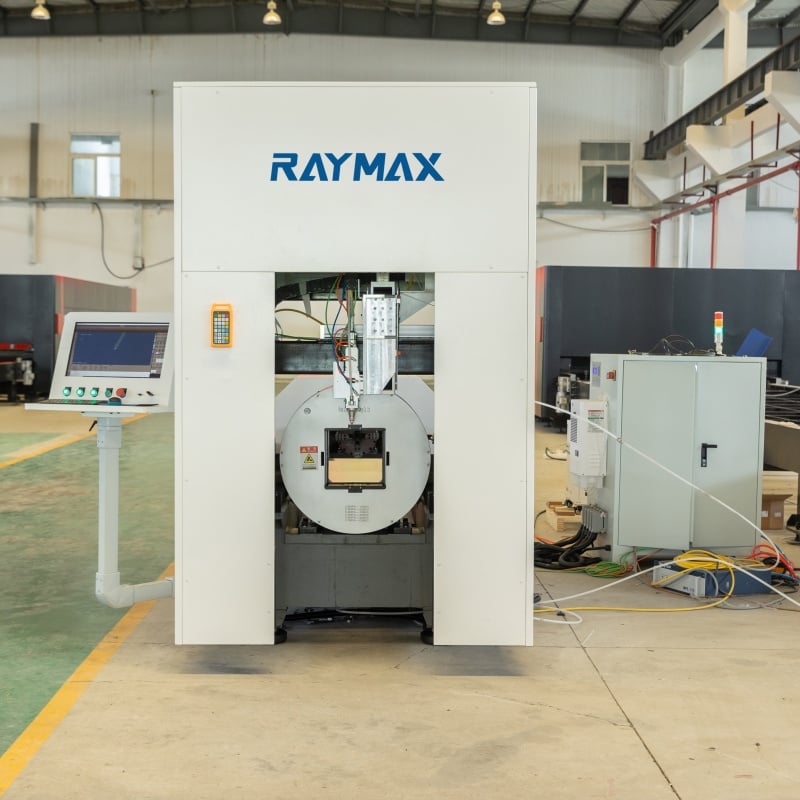

Tube Fiber Laser Cutter

Description

Tube fiber laser cutting machine ay para sa pagputol ng iba't ibang mga tubo at channel na bakal. Maaari itong mag-cut sa ibabaw at mag-cut ng 360°in U type steel, C type na bakal, H-beam, rectangular tube, round tube, horseshoe tube at iba pang espesyal na hugis na tubo na may walang katapusang rotary cutting .

Panimula

Ⅰ.Mga Tampok

Ang laser pipe cutting machine ay maaaring umangkop sa pagputol ng iba't ibang uri ng mga tubo at anumang hugis, na nilagyan ng mga propesyonal na pneumatic chuck. Ito ay may mga pakinabang ng awtomatikong pagsentro, matatag na pag-clamping, mataas na katumpakan ng pag-ikot, at adjustable clamping force. Kasabay nito, ang tube fiber laser cutting machine ay maaaring nilagyan ng mga manu-manong mekanismo ng pagputol, mga semi-awtomatikong mekanismo ng pagpapakain, at iba pang mga pag-andar, na ginagawa itong isang mahusay na tool sa pagproseso para sa mga gumagamit ng pagpoproseso ng tubo.

Ⅱ. Mga Teknikal na Parameter

Kapangyarihan ng Laser		1000W-6000W
Pinakamataas na Haba ng Pipe		12000mm
Maximum na bigat ng isang tubo		25Kg/m
X axis	Katumpakan ng posisyon	0.05mm
	Bilis ng pagpoposisyon	120m/min
	Katumpakan ng paulit-ulit	0.05mm
Y axis	Katumpakan ng posisyon	0.05mm
	Bilis ng pagpoposisyon	80m/min
	Katumpakan ng paulit-ulit	0.03 mm
Z axis	Bilis ng pagpoposisyon	60m/min

Ⅲ .Fiber Laser Generator

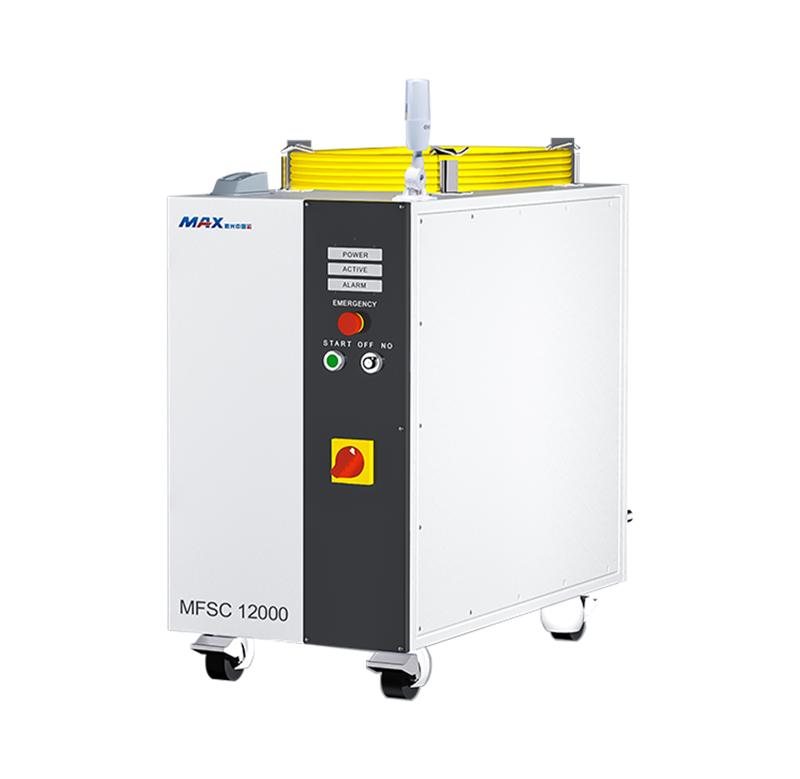

MAX Laser Generator

Ang MFSC 10000W-12000W single module continuous fiber laser ay isang high-power fiber laser na may mataas na electro-optical conversion efficiency, compact size, magandang beam quality at maintenance free. Isinasaalang-alang ang high-speed cutting ng manipis na mga plato at ang maliwanag na ibabaw na pagputol ng daluyan at makapal na mga plato.

2 MAX Laser Generator.png

3 IPG Laser Generator.png

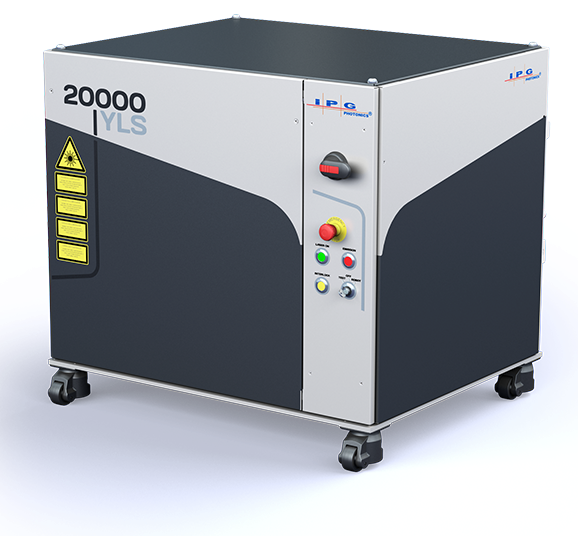

IPG Laser Generator

Ang IPG fiber laser generator ay may maaasahang pagganap at mababang pangkalahatang gastos, na makakatulong sa mga end user na mapabuti ang pagiging produktibo habang binabawasan ang mga gastos. Buong kapasidad ng pagputol, kapal ng pagputol ng metal plate hanggang 120mm.

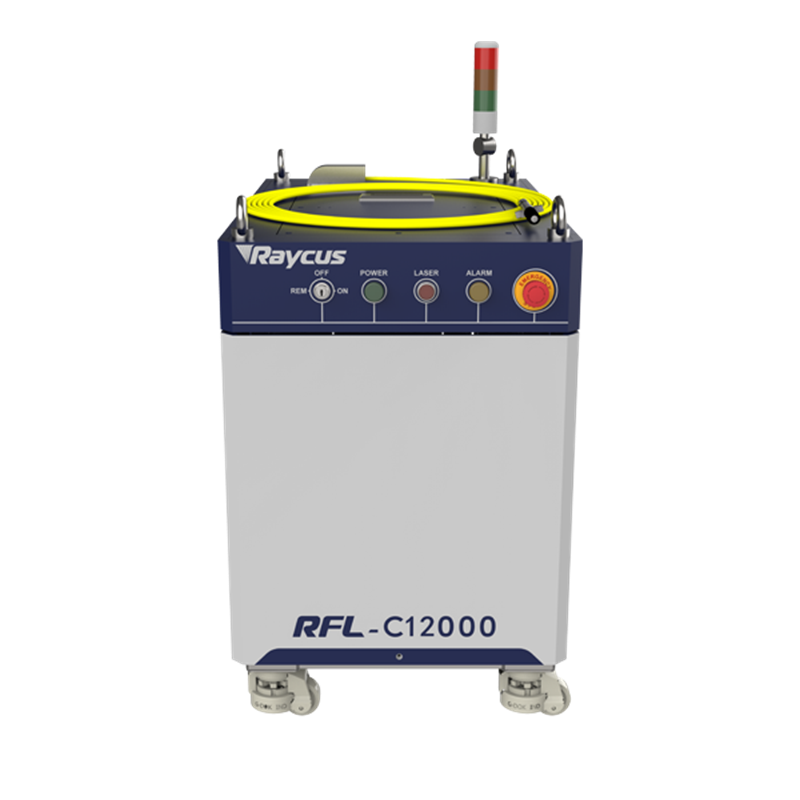

RAYCUS Laser Generator
- Mataas na electro-optical conversion na kahusayan	- Nako-customize na haba ng hibla ng output
- QD konekter	- Operasyon nang walang maintenance
- Malawak na saklaw ng pagmodyul ng frekwensiya	- Paglaban sa mataas na pagbabaligtad
- Mataas na kahusayan sa pagputol ng manipis na plato

4 RAYCUS Laser Generator .png

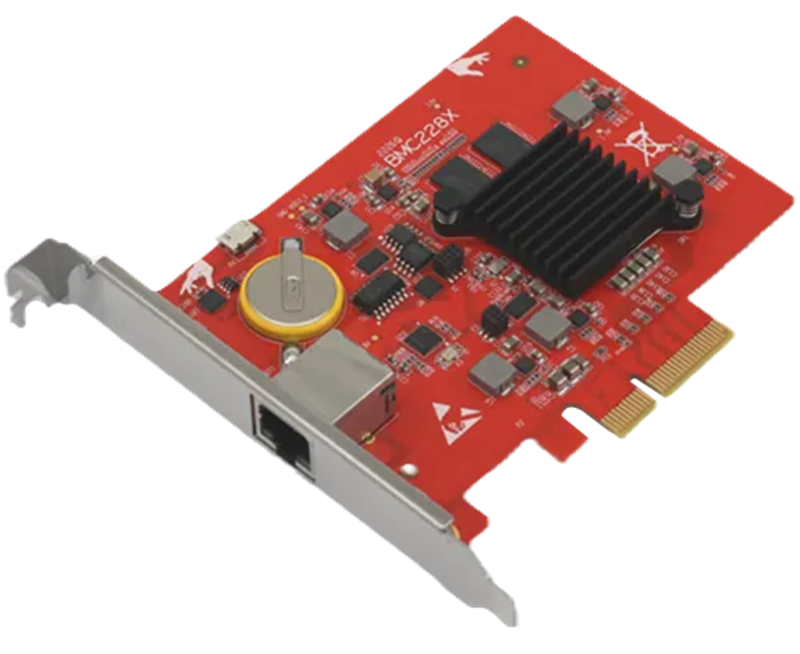

Ⅵ. Sistema ng Kontrol (Btak ng BOCHU)

SCUT2000

1000W-4000W EtherCAT System

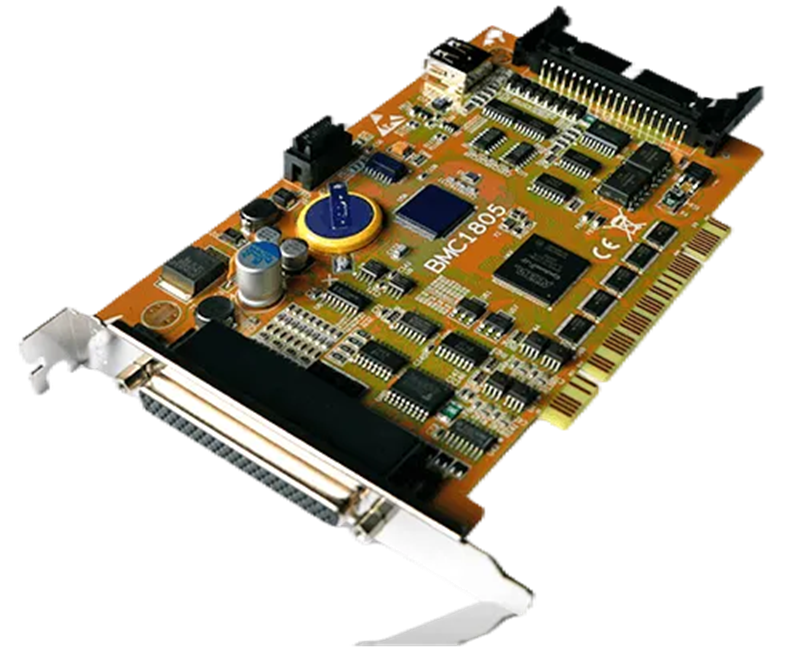

FSCUT3000

Tube Laser Cutting System Suportahan ang lahat ng function ng FSCUT2000 system

FSCUT4000

Medium Power EtherCAT System
Ilapat sa 1.5-8KW power cutting

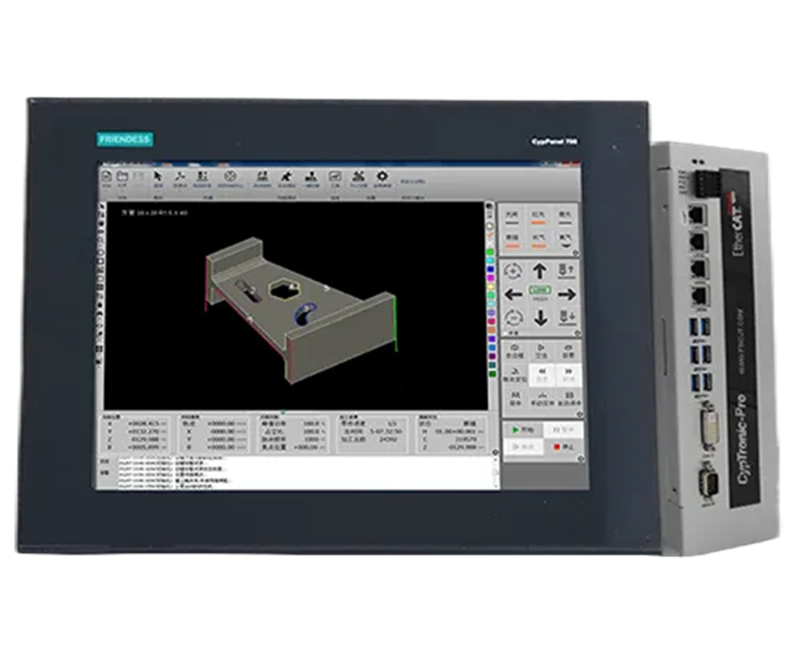

FSCUT5000

Tube Laser Cutting EtherCAT System

FSCUT6000

Mataas na Power EtherCAT System
Ilapat sa 6-12KW power cutting

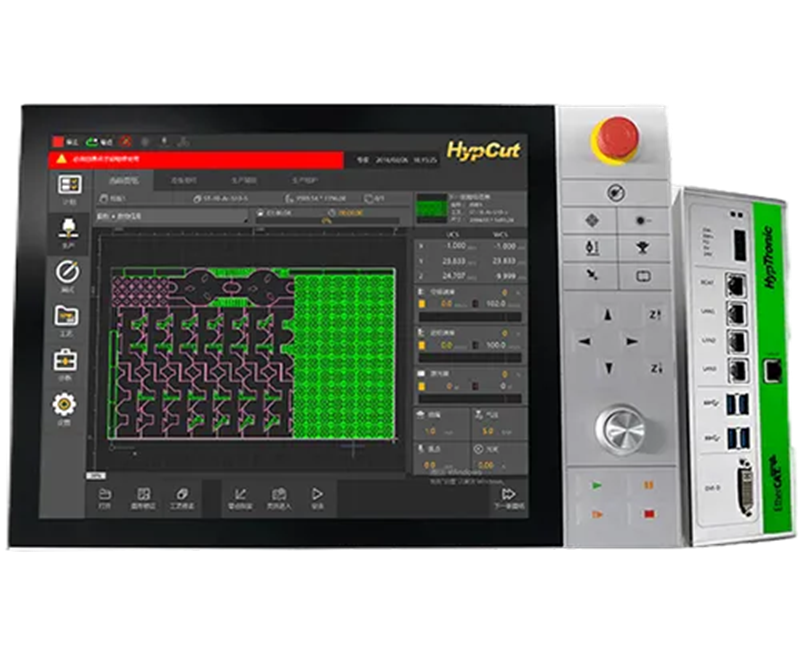

FSCUT8000

High Power Laser Cutting EtherCAT System
Para sa ultra high power fiber laser sa itaas 8KW

Ⅴ.Pagputol ng Ulo

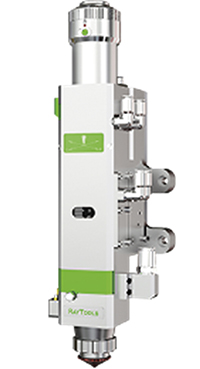

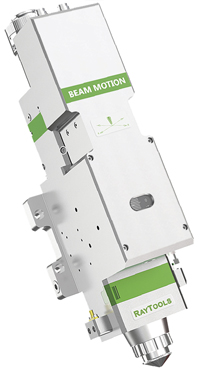

Low Power-RAYTOOLS Brand

BM110

Kwalidad ng kapangyarihan 1.5KW

BM111

Power rating 3.3KW

BS04K

Rating ng kapangyarihan 4KW

BM06K

Rating ng kapangyarihan 6KW

High Power-BOCHU Brand

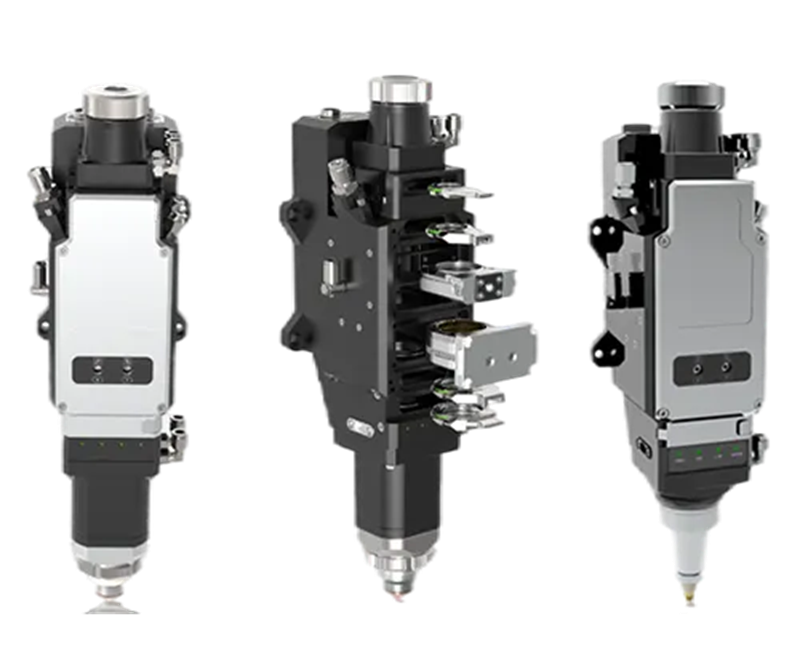

BLT4

Para sa mga antas ng kapangyarihan sa ibaba 30KW

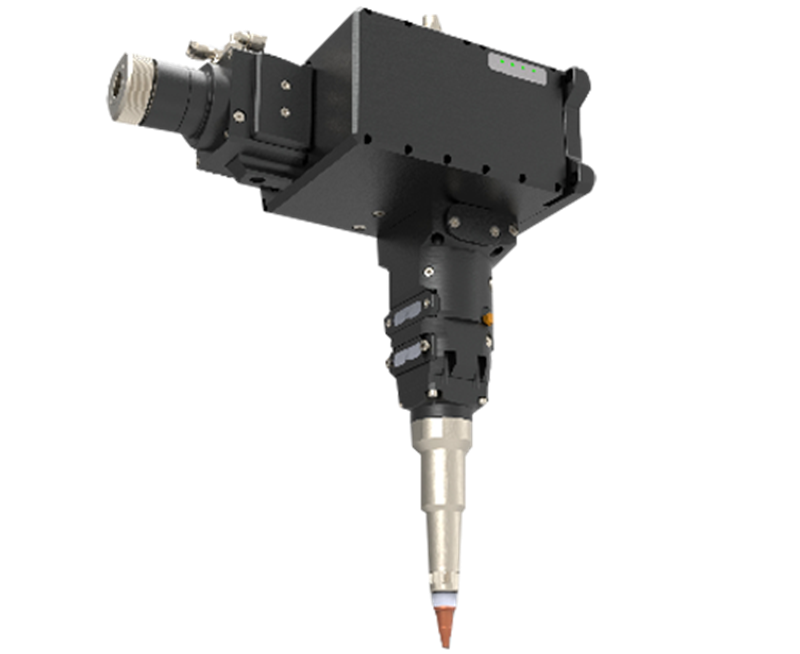

BLT5

Para sa high-power tube cutting

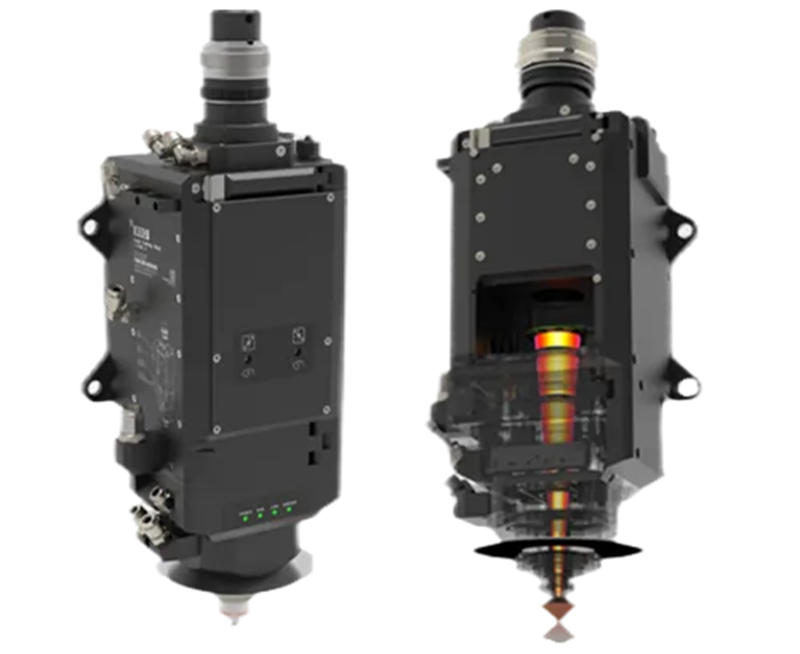

BLT6

Para sa ultra-high power laser equipment (max na 40KW)

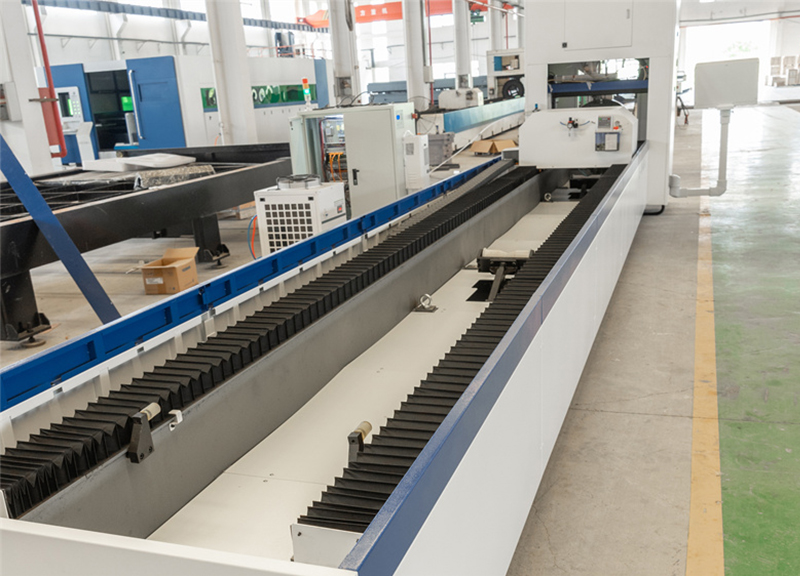

Ⅵ. Mga Detalye

Matatag at Solid na Kama

Steel plate welding workbench
Dalawang beses na tempering

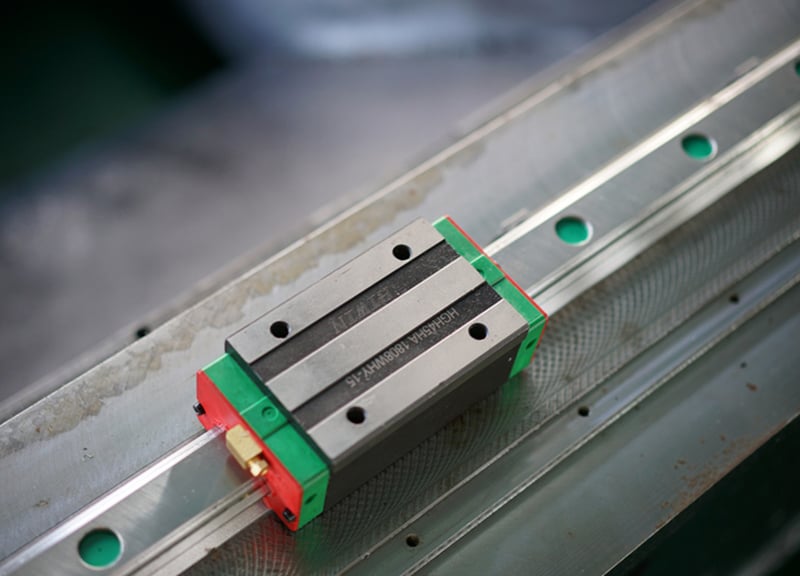

sistema ng paghahatid

Ang kumbinasyon ng GERMAN ROR racks at TAIWAN HIWIN linear guides ay nagpapabuti sa bilis ng pagputol
Opsyonal na tatak ng mga linear na gabay: JAPAN SMG/ GERMAN HEREN

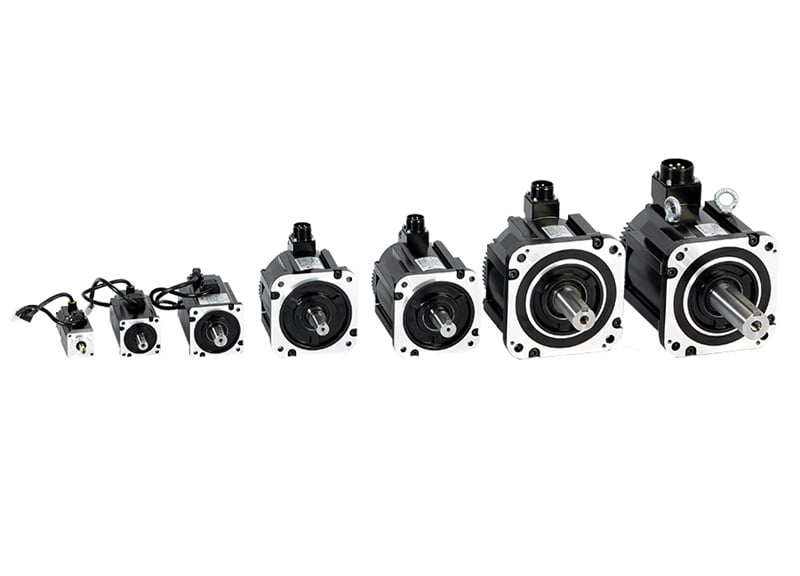

Servo motor

I-adopt ang GERMAN Lead-motion o JAPAN FUJI servo motor na may mataas na pagganap at mahabang buhay ng serbisyo.

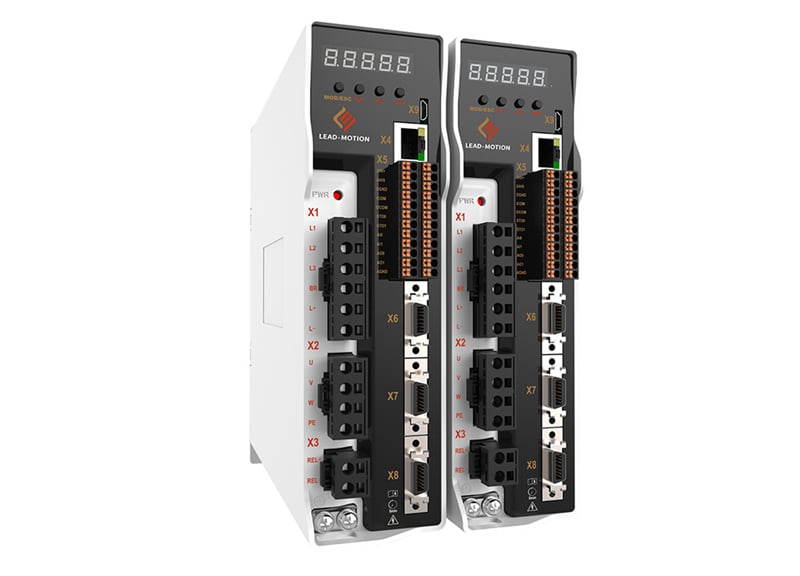

servo drive

Magpatibay ng GERMAN Lead-motion o JAPAN FUJI servo drive upang matiyak ang katatagan at katumpakan ng trabaho.

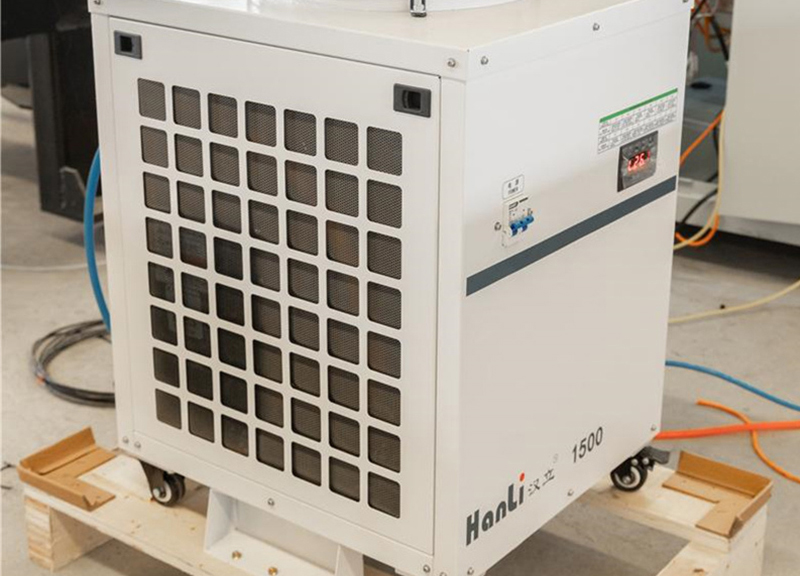

Sistema ng Paglamig

Gumagamit ng WuHan HanLi brand laser specific chiller
1. Nilagyan ng dalawahang kontrol ng mataas at mababang temperatura ng tubig upang matugunan ang pare-pareho ang mga kinakailangan sa temperatura ng laser cavity at output port
2. Tiyakin ang ligtas at matatag na operasyon ng laser
3. Ito ay may mga function tulad ng over temperature, flow rate, water level, real-time na pagsubaybay sa kalidad ng tubig, sound at light alarm

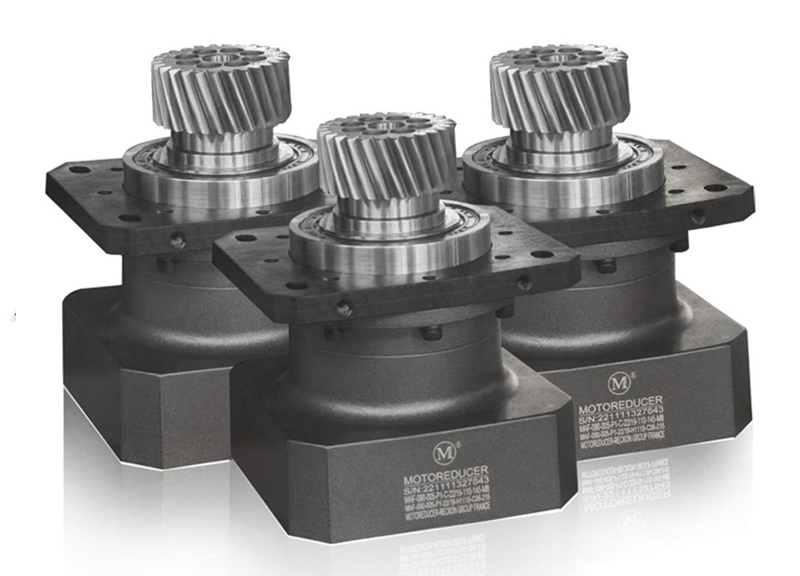

REDUCER

Ang tatak ng France na MOTOVARIO reducer. Mataas na makunat na tigas, mataas na katumpakan, mababang ingay, antas ng proteksyon ng ip65, upang matiyak ang napapanatiling operasyon ng 90 degrees.

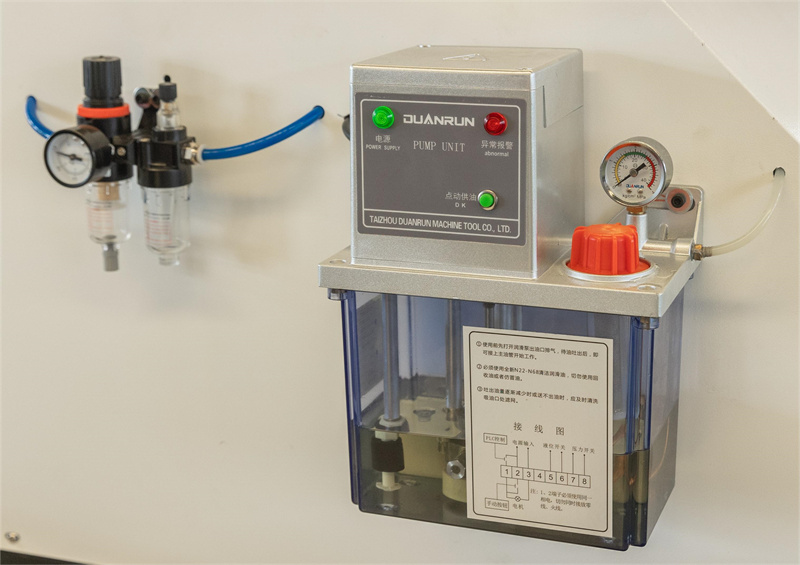

Automatikong sistema ng lubrikasyon

Ang mekanikal na core transmission na bahagi ng laser cutting machine, tulad ng guide rails at racks, ay nilagyan ng mabilis na lubrication system na walang blind spot. Ang paraan ng kontrol sa paggamit ng operasyon ng kagamitan bago ang paglalagay ng gasolina ay iniiwasan ang hindi pantay ng static na paglalagay ng gasolina, na lubos na nagpapabuti sa kahusayan at kalidad ng pagpapadulas.

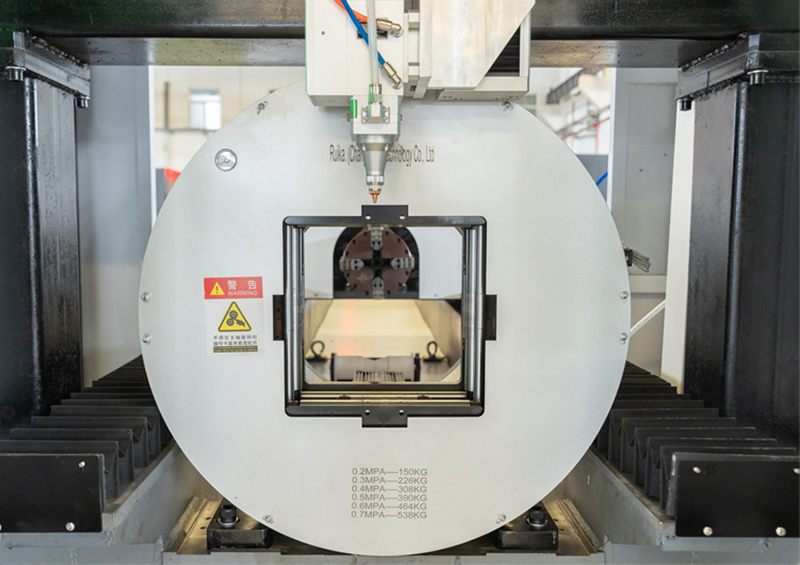

Self-center Chuck

Gear transmission mode, mas mataas na kahusayan sa paghahatid, mahabang buhay ng pagtatrabaho at mataas na pagiging maaasahan sa trabaho.

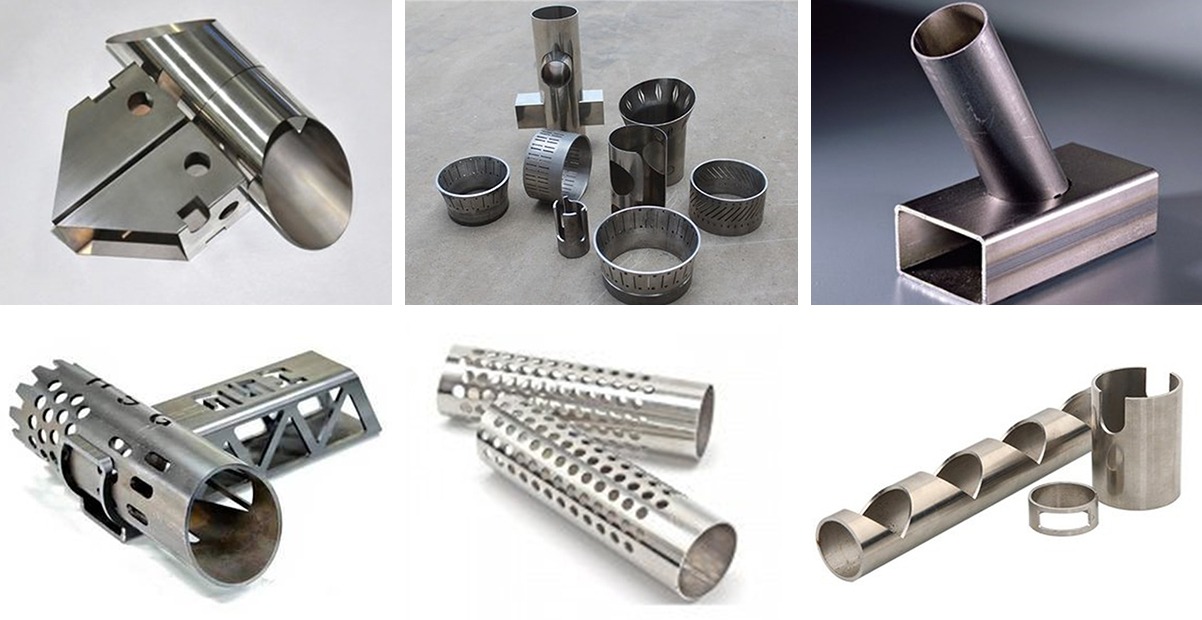

Ⅶ. Aplikasyon

Maaaring putulin ng laser cutting machine ang karamihan sa mga metal na materyales na may kapal ng pagputol na hanggang 50mm.
Malawakang ginagamit sa pagpoproseso ng sheet metal, paggawa ng sign sa advertising, produksyon ng high and low voltage electrical cabinet, mga mekanikal na bahagi, kagamitan sa kusina, mga sasakyan, makinarya, metal crafts, saw blades, mga de-koryenteng bahagi, industriya ng salamin, spring, circuit board, electric kettle, medical micro Electronics, hardware, mga tool sa pagsukat ng kutsilyo at iba pang industriya.
