1. Ang double linkage machine ng CNC system ng hydraulic press brake machine ay maaaring stand-alone o dual-operating.
2. Ang karaniwang 2 shafts back gauge system para sa mga press brake machine, tungkol sa kumplikadong hugis ng mga workpiece, 3 o 4 shafts back gauge system at mga kaukulang dies ay magagamit para sa iyong opsyon.
3. Pindutin ang preno gamit ang ganap na closed-loop na electro-hydraulic servo control technology, ang mga signal ng posisyon ng slider ay maaaring maging feedback sa CNC system sa pamamagitan ng bilateral gratings, pagkatapos ay inaayos ng CNC system ang dami ng fuel tank sa pamamagitan ng pagpapalit ng synchronous valve opening size, sa pamamagitan nito ay kinokontrol ang slider Y1, Y2 tumatakbo sa parehong dalas, pinapanatili ang parallel na estado ng worktable.
4.Ayon sa estado ng sheet metal sa press brake, maaaring awtomatikong kontrolin ng CNC system ang table deflection compensation na nagbubunga ng pare-parehong haba ng lahat ng anggulo ng workpieces.
|
Uri |
Nominal na presyon (KN) |
Haba ng workbench (mm) |
Lapad ng workbench |
Distansiya ng mga pole (mm) |
Kalalim ng lalamunan (mm) |
Pangunahing motor (kw) |
Dimensyon L*W*H |
|
2-100*3200 |
2*1000 |
2*3200 |
950 |
2750 |
390 |
2*7.5 |
2*3900*1800*2650 |
|
2-125*3200 |
2*1250 |
3200 |
950 |
2750 |
390 |
2*11 |
2*3900*1800*2680 |
|
2-160*3200 |
2*1600 |
3200 |
1000 |
2740 |
400 |
2*15 |
2*4000*1900*2720 |
|
2-200*3200 |
2*2000 |
2*3200 |
1000 |
2730 |
400 |
2*18.5 |
2*4000*1900*2720 |
|
2-300*3200 |
2*3000 |
2*3200 |
1330 |
2720 |
500 |
2*22 |
2*4000*2200*3500 |
|
2-100*4000 |
2*1000 |
2*4000 |
950 |
3350 |
390 |
2*7.5 |
2*4800*1800*2650 |
|
2-125*4000 |
2*1250 |
2*4000 |
950 |
3350 |
390 |
2*11 |
2*4800*1800*2680 |
|
2-160*4000 |
2*1600 |
2*4000 |
1000 |
3340 |
400 |
2*15 |
2*4800*1900*2720 |
|
2-200*4000 |
2*2000 |
2*4000 |
1000 |
3330 |
400 |
2*18.5 |
2*4800*1900*2800 |
|
2-250*4000 |
2*2500 |
2*4000 |
1000 |
3330 |
450 |
2*18.5 |
2*4800*1900*2850 |

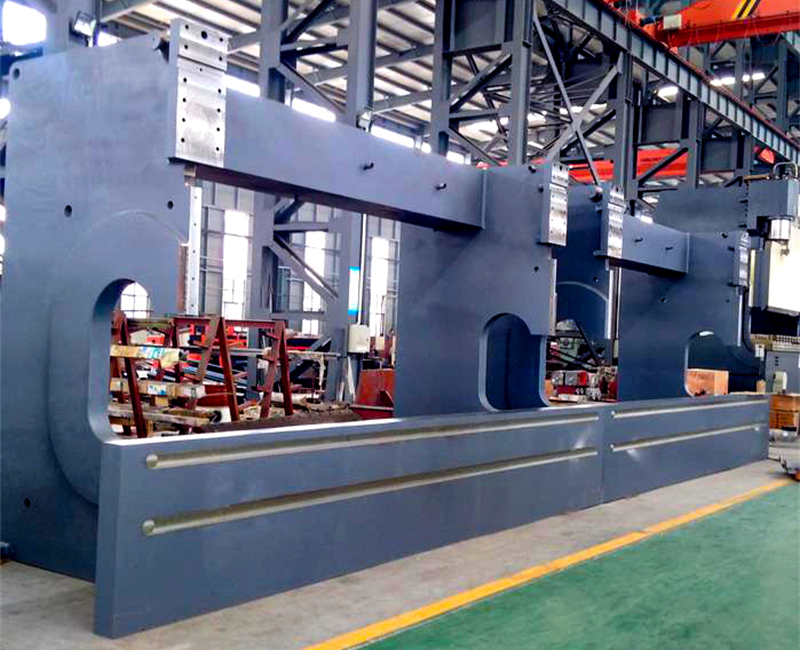

Nagtatampok ang CNC press brake ng matibay na frame para sa pinakamababang pagpapalihis sa ilalim ng load. Ang machine welding ay ginagawa sa pamamagitan ng welding apparatus at welding robots. Pagkatapos ng hinang, ginagawa namin ang proseso ng pag-alis ng stress sa pamamagitan ng sistema ng panginginig ng boses. Pagkatapos ng proseso ng pag-alis ng stress, ang frame ng makina ay pumupunta sa CNC 5 axes machining center para sa katumpakan. Ang lahat ng mga reference na ibabaw at mga butas ng koneksyon ay machined. Sa pamamagitan ng lahat ng mga prosesong ito, ang sensitivity ng frame ng makina ay protektado para sa mahabang panahon ng buhay.
Ang CNC Synchro Tandem Press brakes ay gumagamit ng 2 parehong modelo ng press brake united para sa baluktot na mas mahabang sheet, lalo na sa 8m ang haba, 2 machine ay maaaring baluktot na independyente para sa mataas na produktibo maikling metal bending, ito ay gumagamit ng parehong controller na may synchro technology; Ang iba't ibang mga modelo ay maaari ding pagsamahin sa mga pagpipilian sa magkasunod, isang malaking pindutin ang baluktot na makapal at mas malalaking bahagi, isang maliit na pinindot na baluktot na manipis at maliliit na profile, maaari itong magtulungan sa pagbaluktot ng mas mahahabang bahagi na may makatwirang disenyo sa 2 magkaibang laki ng makina.
Ang tandem press brake ay gumagamit ng doble o multi machine na magkakasabay na prinsipyo sa pagtatrabaho.
Maaaring iproseso ng tandem press brake ang sobrang haba na workpiece, tulad ng poste ng lampara sa kalsada at poste ng kuryente ng konstruksyon sa lunsod at expressway.

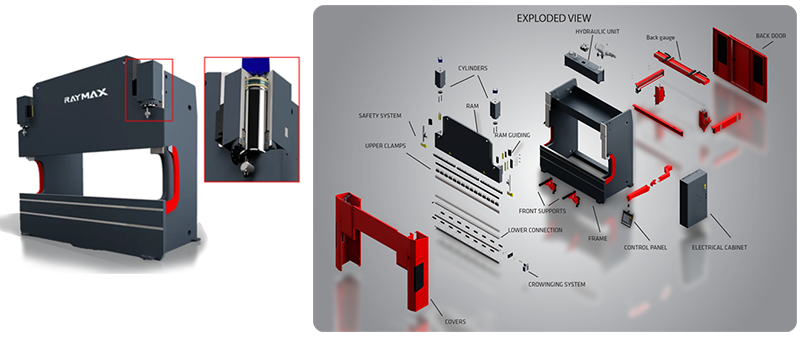

Ang katawan ng makina ay nasa pangkalahatang welded at pangkalahatang naprosesong istraktura, at ang ANSYS finite element analysis software ay inilalapat sa mga pangunahing bahagi ng katawan ng makina para sa pagsusuri, na natiyak ang pagiging maaasahan ng machine tool at ang katumpakan ng buong makina. Ang pundasyon ng bawat press brake ay isang solid, mono-block na frame na gawa sa mill certified, high-yield na bakal. Bilang resulta, ang aming mga press preno ay gumaganap nang tumpak at maaasahan taon-taon.
Ang mga dual hydraulic cylinder na matatagpuan sa magkabilang gilid ng ram ay nagbibigay ng mas mabilis na bilis ng diskarte. Ang mga cylinder ay naka-synchronize upang magbigay ng makinis na paggalaw na nagreresulta sa mga tumpak na posisyon ng ram sa katumpakan ng 0.004
Ang RAYMAX press brakes ay madaling mahawakan ang mga bahagi na may malalim na liko at mahabang tooling dahil sa kanilang open space na disenyo. Ang aming mga makina ay karaniwang may mas malalim na lalim ng lalamunan, mas malawak na daylight clearance at mas mahabang stroke length kaysa sa karamihan ng mga manufacturer sa merkado. Ini-mount namin ang RAM GUIDING sa labas ng frame upang i-maximize ang distansya sa pagitan ng mga side frame upang ma-accommodate ang malalim na bahagi ng flanges.

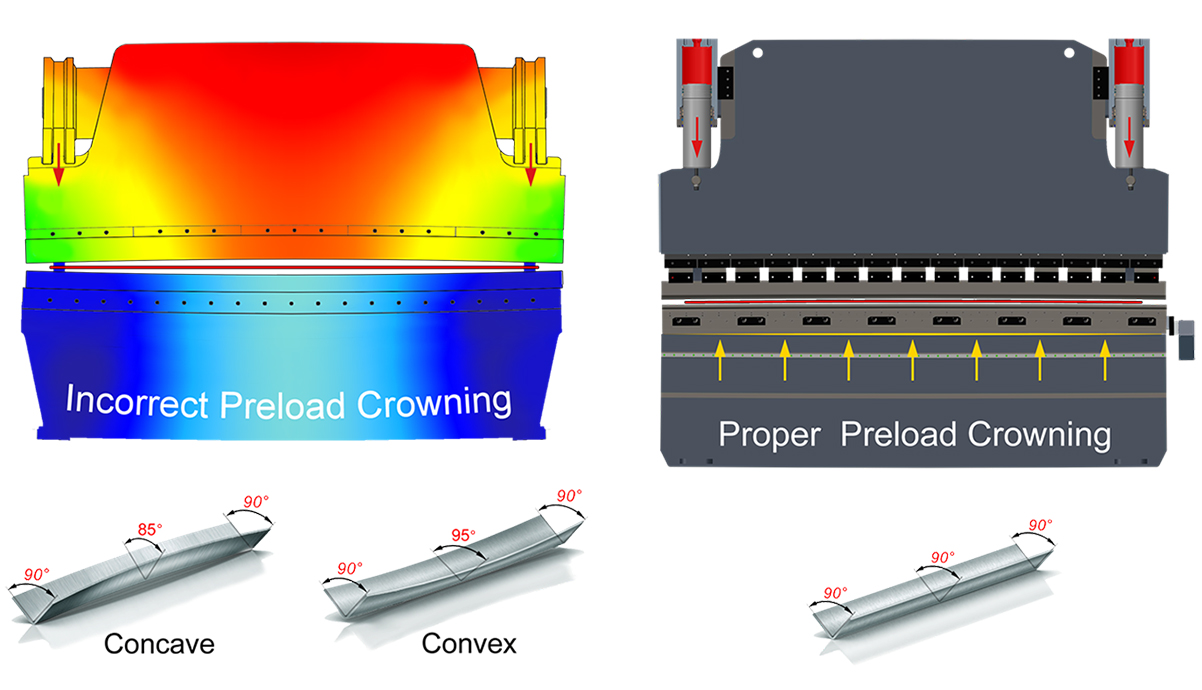

Tinitiyak ng CNC crowning ang isang palaging anggulo ng liko sa buong haba ng makina. Ito ay nakakamit sa pamamagitan ng paunang pagkarga sa makina, upang mabawi ang anumang posibleng pagpapalihis sa ilalim ng pagkarga o mabayaran ang anumang pagkasira ng kasangkapan, upang sa ilalim ng pagkarga ng mga ibabaw na nakikipag-ugnayan ay magkatulad sa isa't isa.
Sa CNC crowning system ang press brake control ay na-preprogram na may mga katangian ng makina at data ng pagpapalihis. Sa manu-manong pagkorona ng isang simpleng spread sheet o tsart ay madaling mabuo para sa bawat aplikasyon.
Manu-manong Pagpaparangal

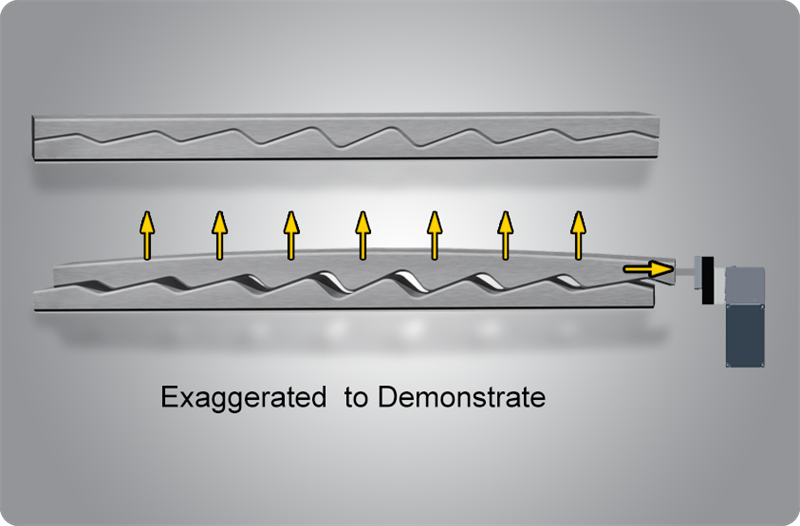

Deflection Compensation Workbench
RAYMAX PPO Family CNC Crowning
Wila Tool Holders At Crowning System
-10.1" mataas na resolution ng kulay na TFT
-2D graphical touch screen programming
-"Hot-key" touch navigation
-Hanggang 4 na axes (Y1,Y2 + 2 aux. axes)
-Profile-T offline na software
- 15" mataas na resolution ng kulay na TFT
- 2D graphical touch screen programming
- Hanggang 4 na axes (Y1, Y2 + 2 aux. axes)
- Pagkalkula ng pagkakasunud-sunod ng liko
- Profile-58TL offline na software
- 17" mataas na resolution ng kulay na TFT
- 2D graphical touch screen programming mode
- 3D visualization sa simulation at produksyon
- Profile-T2D offline na software
- 17" mataas na resolution ng kulay na TFT
- 2D at 3D graphical touch screen programming mode
- 3D visualization sa simulation at produksyon
- Profile-T3D offline na software
- 24" mataas na resolution ng kulay na TFT
- 2D graphical touch screen programming mode
- 3D na representasyon ng makina, sa simulation at produksyon
- Profile-SL offline na software
- 24" mataas na resolution ng kulay na TFT
- 3D at 2D graphical touch screen programming mode
- 3D visualization, kabilang ang 3D machine representation, sa simulation at produksyon
- Profile-S3D offline na software
- 7” color graphic CRT screen
- Paglikha ng 2D graphic na profile na may manu-manong sequencing
- Hanggang 4 na axes (Y1,Y2 + 2-axes)
- Anggulo at back gauge correction.
- Naihatid gamit ang PC1200 offline na software
- 12” color graphic na may ganap na touch screen
- Pindutin ang 2D graphic na bahagi ng paglikha na may manu-manong sequencing
- Hanggang 4 na axes (Y1, Y2, X, R-axes)
- Anggulo at back gauge correction.
- Naihatid gamit ang PC-ModEva offline software
- 15” color graphic na may ganap na touch screen
- Pindutin ang 2D graphical na pagguhit ng profile at tumpak na paglikha ng 2D program
- Hanggang 6 na axes (Y1, Y2, X, R, Z1, Z2-axes)
- VisiTouch 2D o VisiTouch MX offline na software.
- 10 pulgadang LCD touch screen (Resistive)
- Pindutin ang 2D graphic na bahagi ng paglikha na may manu-manong pagkakasunud-sunod
- Nakatayo sa 4 na axis (Y1, Y2, X, R)
- Libreng off-line PC simulation software
- Pamamahala ng tandem machine (opsyon)
- Modbus TCP interface para sa SCADA o MES (opsyon)
- 15 pulgadang LCD touch screen (Resistive)
- Pindutin ang 2D graphic na bahagi ng paglikha na may awtomatikong pagkakasunud-sunod
- Stander sa 4 axis, maaari hanggang sa 6 axis max.
- Libreng off-line PC simulation software
- Pamamahala ng tandem machine (opsyon, maaari hanggang 4 na makina)
- Modbus TCP interface para sa SCADA o MES (opsyon)
- 18.5" na dinisenyo para sa multi touch screen
- Suportahan ang pag-import ng mga hugis ng tool (.dxf ifles)
- Suportahan ang ESA 3D Bend software
- Equip standard industry 4.0 Modbus TCP interface
- 21.5” na idinisenyo para sa multi touch screen
- Suportahan ang multi-touch application
- Suportahan ang pag-import ng mga tool na hugis (.dxf file)
- Suportahan ang ESA 3D Bend software
- Equip standard industry 4.0 Modbus TCP interface
Nag-aalok ang RAYMAX ng 2, 4 at 6 na axes na mga bracket ng suporta upang tumulong sa lahat ng iyong pangangailangan sa baluktot. Hayaan kaming tulungan kang i-configure ang pinakamahusay na solusyon para sa iyong mga pangangailangan sa press brake.
BGA-2 BackGauge（X,R）
- Mga ball screw at linear na gabay sa X, R-axis
- Bilis ng Axis X 500 mm/s. - Manu-manong Z1, Z2-axis na may HIWIN linear guide
- Katumpakan ng mekanikal ± 0.03 mm.
- Mga daliri na may double stop at micrometric adjustment.
BGA-4 BackGauge（X,R,Z1,Z2）
- Mga ball screw at linear na gabay sa X, R-axis
- Precision belt at YYC rack sa mga axes Z1-Z2.
- Mga daliri na may double stop at micrometric adjustment.
- Katumpakan ng mekanikal ± 0.03 mm.
- Axes Z1-Z2 bilis 1000 mm/s.
- Bilis ng Axis X 500 mm/s.
BGA-6 BackGauge（X1, X2, R1, R2, Z1, Z2）
1.Rolleri Clamping System
Ang bagong clamping Amada, Boschert, Bystronic-Beyeler Euro-B, ROL200 para sa Punches! Tugma sa: NEWDurmazlar, Ermaksan, Gasparini, Haco, Promecam, atbp. Ang bagong patented na sistema ay nagbibigay-daan sa manual, pneumatic o hydraulic vertical clamping ng iyong mga nangungunang tool. Ang mga espesyal na tampok ay ang napakasimpleng paghawak at ang nakakagulat na mababang presyo, na ginagarantiyahan ang malaking kahusayan.Bentahe:
- Mabilis na pagbabago ng vertical na tool para sa lahat ng uri ng Rolleri R1 na suntok2.Wilson Pneumatic Clamping
Ang makabagong mabilis na clamping system na ito ay maaaring matugunan ang anumang mga pangangailangan, ang Express Air clamping ay binabawasan ang oras ng pag-setup ng press brake at samakatuwid ito ay kumakatawan sa pinakamahusay na pagpipilian para sa mga user na madalas na nagbabago ng mga suntok sa kanilang mga press brake para sa pagbebenta.
Bentahe:
- Mabilis na vertical na pagbabago ng tool para sa lahat ng uri ng Europe na suntok
- Ligtas at mabilis na pagbabago ng tool
- Malaking pagpapabuti sa pagkonsumo ng oras at mga kaugnay na gastos
- Secure laban sa tool na bumagsak
- Magagamit sa manual, pneumatic at hydraulic na mga modelo
3.Wila Hydraulic Clamping System
Ang 'New Standard' Tooling System ng Wila ay naging market leader para sa katumpakan, kalidad at flexibility para sa RAYMAX hydraulic press brakes na ibinebenta.
Bentahe:
- Mahabang buhay ng serbisyo: >10 taon
- Mabilis na clamping para sa WILA style tooling
- Simpleng paglo-load ng push-button
- Mabilis at ligtas na mga pagbabago sa tool: Bawasan ang 80% na oras
- High-precision baluktot na anggulo at flange gilid

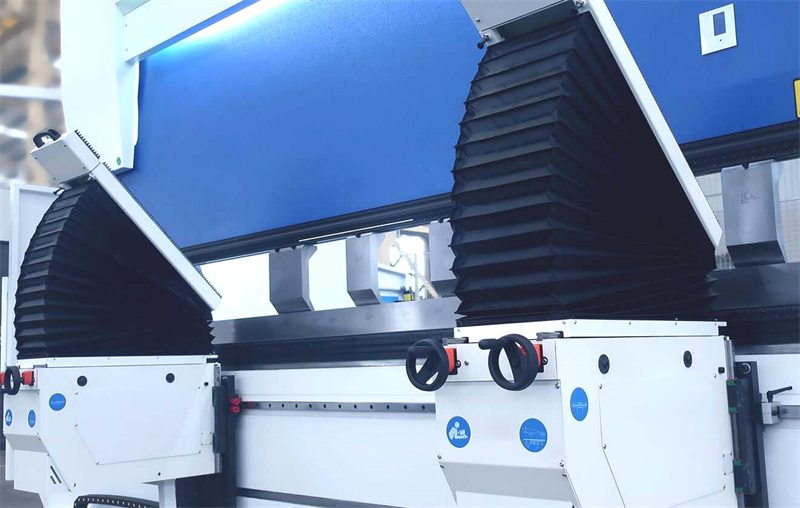

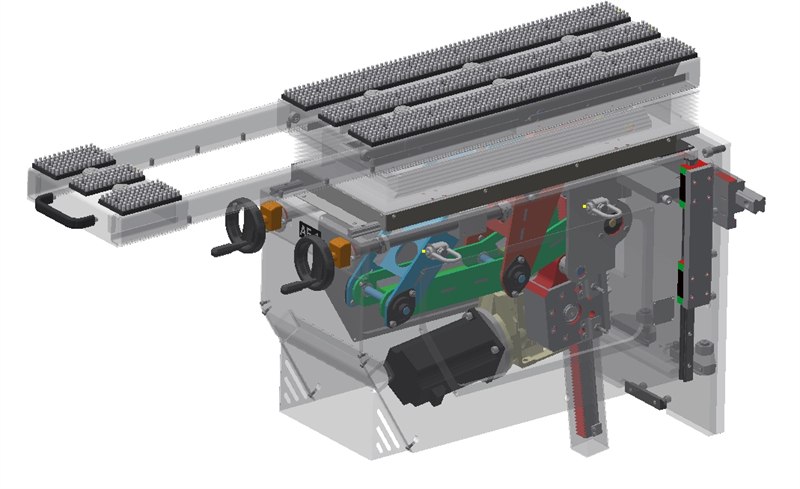

Ang hydraulic press brakes na may Sheet ay sumusuporta sa follower system para sa pagyuko ng mahaba at manipis na mga sheet. Ito ay karaniwang binubuo ng isang pares ng sheet support na inilagay sa harap ng makina sa taas ng baluktot na linya (bottom tool). Ang mga suporta ay kinokontrol ng CNC, sumusunod at sumusuporta sa sheet sa panahon ng proseso ng baluktot.
Nangyayari ang reverse bending kapag binaluktot natin ang isang napakalaki, mabigat at manipis na plato. Ang overhang ay bumubuo ng isang metalikang kuwintas na ginagawang yumuko ang sheet sa paligid ng die edge sa ilalim ng sarili nitong timbang, tulad ng nakikita natin sa pagguhit. Ang sheet lifter ay nakakatulong upang maiwasan ang ganitong uri ng pinsala, na sumusuporta sa plato sa buong baluktot na cycle.
Bentahe:
- Awtomatikong baluktot na tagasunod ay sumusuporta
- AP1-AP2 CNC-controlled interpolated axes
- Inirerekomenda para sa mabibigat na bahagi o malaking manipis na plato
- Yumuko nang nakasara bilang 70°
- Load capacity-180 kg bawat suporta
- Brush at support shaft dim 350x900 hanggang 1200 mm
Hybrid Servo Motor
- 30% pagtitipid ng enerhiya
- Mataas na kahusayan
- Proteksyon sa kapaligiran at walang polusyon
- Mababang pagkonsumo ng gasolina
- Mababang gastos sa pagpapanatili at paggamit
- Magandang pagganap ng sealing
Hybrid Plus Servo Motor
- Pagtitipid: 60% tipid sa kuryente kumpara sa mga maginoo na drive.
- Mahusay: Mataas hanggang 30%, mas mahusay (nabawasan ang oras ng pag-ikot).
- Tumpak: Mas tumpak na pagpoposisyon, hanggang 5um
- Tahimik: Mas tahimik sa pagpapatakbo ng makina dahil sa nabawasang ingay
- Mas kaunti: Ang paggamit ng hydraulic oil ay minimal, 30% lamang kumpara sa mga nakasanayan
- Madali: Mas madaling buuin, mas madaling mapanatili at mas mababang rate ng pagkabigo ng makina.
Komprehensibong pinoprotektahan ng DSP laser safety protection device ang personal na kaligtasan ng mga operator ng bending machine at iniiwasan ang panganib dahil sa mabilis na paggalaw ng slider sa makina. Ang isang hugis-block na lugar ng proteksyon ay nabuo para sa baluktot na dulo ng tool upang protektahan ang harap, gitna at likuran na bahagi ng dulo ng tool. Ang protective zone ay naayos sa ilalim ng tool tip at gumagalaw kasabay ng tooling, tinitiyak na ang anumang bagay sa ilalim ng tooling sa mataas na bilis ay dapat munang pumasok sa protective zone na ginawa ng DSP bago ito hawakan ang tool tip. Kapag ang isang sagabal (tulad ng daliri ng isang manggagawa) ay pumasok sa lugar ng proteksyon ng DSP, ang DSP ay agad na magpapadala ng isang senyales at maaabala ang pababang paggalaw ng slider.
