konstrukcja ramy gilotyny wykorzystuje spawanie w całości ze stali; czworokątne i ośmiokątne prowadnice kątowe charakteryzują się wysoką precyzją, dobrą sztywnością i hydraulicznym napięciem wstępnym. układ hydrauliczny gilotyny wykorzystuje dwudrożny zintegrowany zawór wtykowy i może być wyposażony w cyfrowy wyświetlacz skoku, fotoelektryczne urządzenie zabezpieczające i mobilny stół warsztatowy. gilotyna ma funkcję podwójnego działania górnego suwaka i dolnej podkładki hydraulicznej, a skok ciśnienia roboczego można nacisnąć w określonym zakresie. proces cięcia blachy wymaga regulacji, a obsługa jest prosta i scentralizowana za pomocą przycisków.

wprowadzenie

I.Cechy

1. Hydrauliczna gilotyna do cięcia blachy została zaprojektowana zgodnie ze wszystkimi normami UE, wyprodukowana przy użyciu robota spawalniczego i procesu odprężania.
2. Nożyce gilotynowe są łatwe w konserwacji i bardziej niezawodne dzięki zintegrowanemu układowi hydraulicznemu firmy Bosch Rexroth, Niemcy.
3. Hydrauliczne nożyce tnące RAYMAX posiadają zmienne działanie kątowe pozwalające na dostosowanie długości cięcia i nośności do różnych potrzeb.
4. Odległość tylnego ogranicznika nożyc gilotynowych jest regulowana przez silnik i wyświetlana przez serwosilnik ELGO P40T.
5. Automatyczne urządzenie tnące jest wyposażone w funkcję lekkiego wyrównywania podczas cięcia oraz bezstopniową regulację skoku belki nożowej.
6. Hydrauliczna maszyna do cięcia metalu CNC jest wyposażona w ogrodzenie bezpieczeństwa i blokadę elektryczną, co jest zgodne z normami CE i gwarantuje bezpieczną pracę hydraulicznego cięcia metalu.

II.Parametry

model	Grubość cięcia (mm)	Długość cięcia (mm)	Anioł tnący (°)	Zakres regulacji ogranicznika (mm)	Czas trwania udaru (min-1)	silnik (kw)	wymiar (mm)	waga (T)
qc11y-6x2500	6	2500	0,5~1,5	500	20	7.5	2850X1800X1950	4
qc11y-6x3200	6	3200	0,5~1,5	500	16	7.5	3450X1850X2000	5.2
qc11y-6x4000	6	4000	0,5~1,5	500	12	7.5	4550X1850X2000	7
qc11y-6x6000	6	6000	0,5~1,5	500	10	15	6940X2200X2450	11.5
qc11y-8x2500	8	2500	0,5~1,5	500	18	11	2860X1850X2150	5
qc11y-8x3200	8	3200	0,5~1,5	500	14	11	3460X1850X2150	6.2
qc11y-8x4000	8	4000	0,5~2	500	12	11	4550X1750X1950	8
qc11y-8x6000	8	6000	0,5~2	500	10	15	6940X2250X2550	14
QC11Y-10X2500	10	2500	0,5~2	500	15	15	2950X1850X2050	7
QC11Y-10X3200	10	3200	0,5~2	500	13	15	3650X1850X2050	8.3
QC11Y-10X4000	10	4000	0,5~2	500	12	18.5	4550X2050X2150	9
QC11Y-10X6000	10	6000	0,5~2	600	10	18.5	6850X2550X2650	17

III.Wyposażenie standardowe

- System sterowania CNC ELGO P40T
- Silnik główny marki Siemens Niemcy
- Marka Pump First USA
- Zawór hydrauliczny marki BOSCH-REXROTH Niemcy
- Śruba kulowa i prowadnica liniowa marki Hiwin Taiwan
- Pedał nożny marki Pizzato Italy
- Elektryczna marka Schneider France
- Schneider PLC z falownikiem

I.System sterowania
/

ELGO P40T

- Duży, kolorowy, 7-calowy ekran dotykowy LCD
- Automatyczne ustawienie odstępu ostrza
- Automatyczne ustawienie kąta natarcia
- Program użytkownika i kroki: Nieograniczone

DELEM DAC-360T

- Jasny ekran LCD
- Funkcja cofania
- Kontrola kąta cięcia i szczeliny
- Ograniczenie długości skoku
- Pomiar grubości blachy
- Druga oś serwa (DAC-362T)

Ⅴ.Szczegóły

1.Silnik SIEMENS

Silnik pochodzi od niemieckiej marki, charakteryzuje się oszczędnością energii i dbałością o środowisko, niskim poziomem hałasu i stabilną pracą.

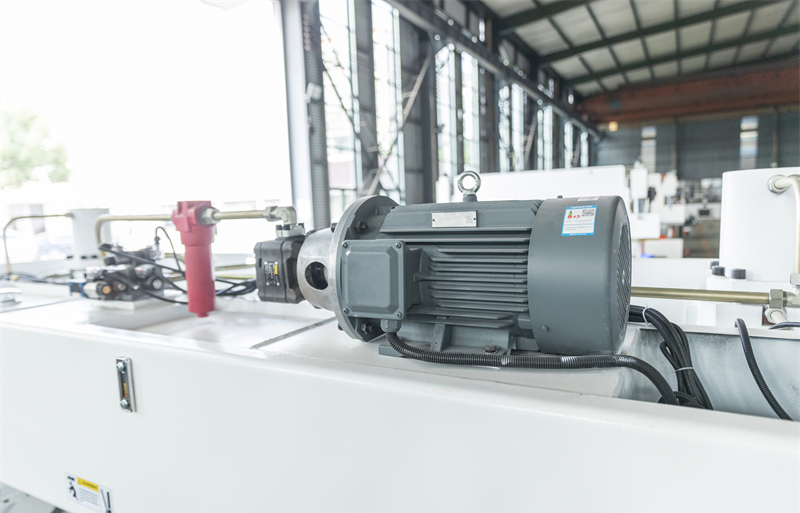

2. Pompa olejowa

Pompa olejowa gwarantuje długą żywotność i redukuje hałas podczas pracy.

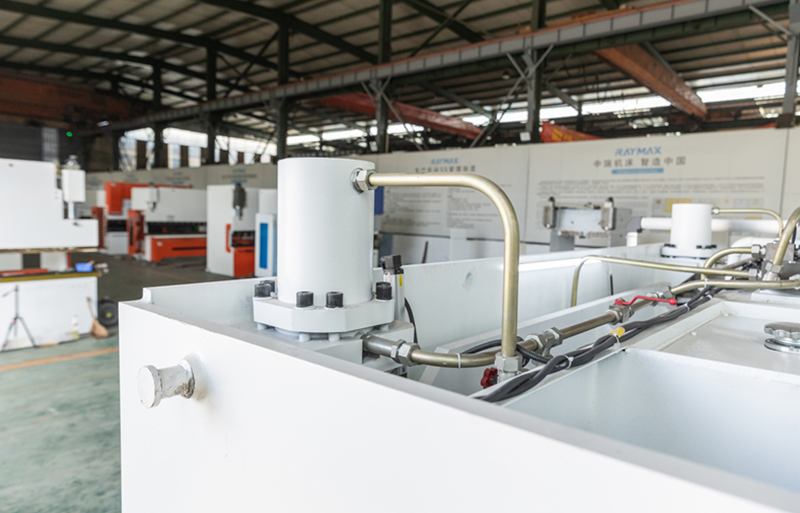

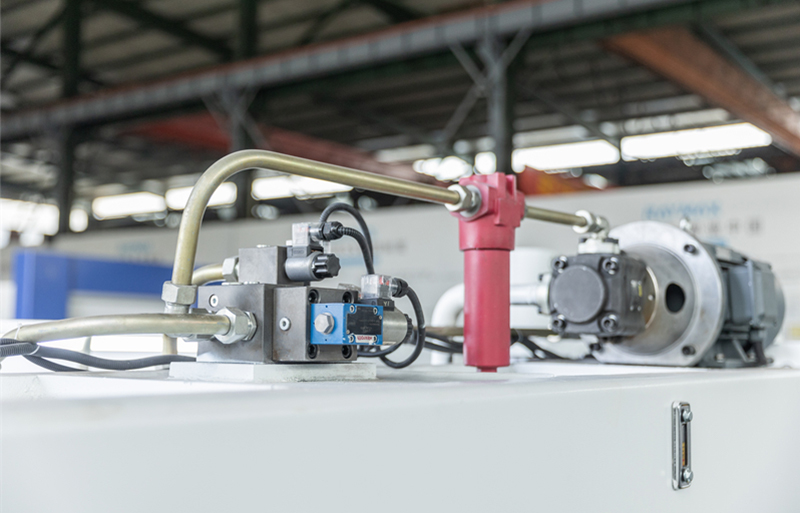

3. Układ hydrauliczny Bosch Rexroth

/Dzięki zintegrowanemu blokowi zaworowemu łagodzi problemy powodowane przez wycieki płynu hydraulicznego.

4. Stół warsztatowy

/Stalowa kula stołu roboczego może zmniejszyć tarcie i chronić powierzchnię obrabianego przedmiotu; delikatna konstrukcja jest wygodna do ręcznego cięcia drobnych materiałów.

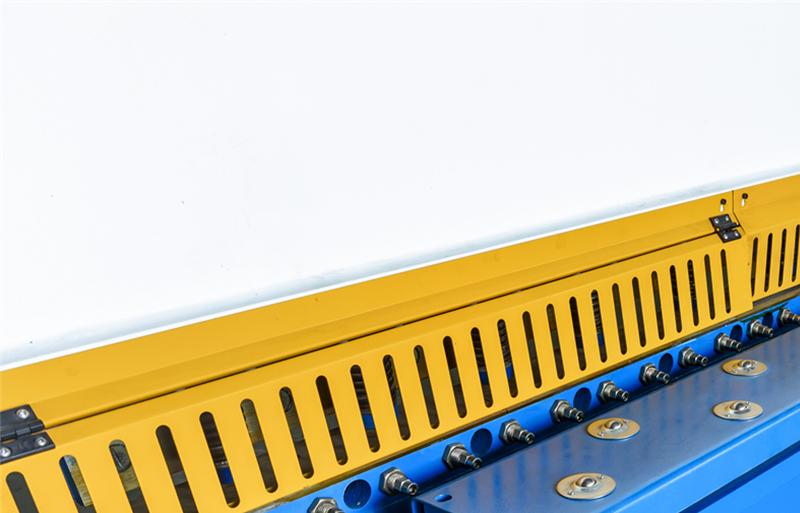

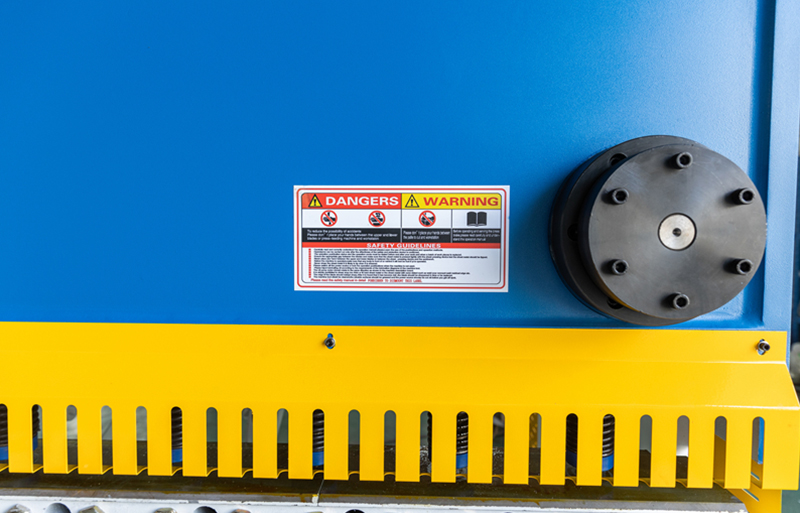

5. Ogrodzenie zabezpieczające

/Osłony ochronne po obu stronach chronią operatora i pozwalają wyraźnie zobaczyć sytuację cięcia, co jest bezpieczne i wygodne.

6.Niemcy EMB rura osłonowa

/Rura osłonowa EMB i łączniki skutecznie redukują wpływ żużlu spawalniczego, który zatyka wartości i wpływa na przepływ oleju.

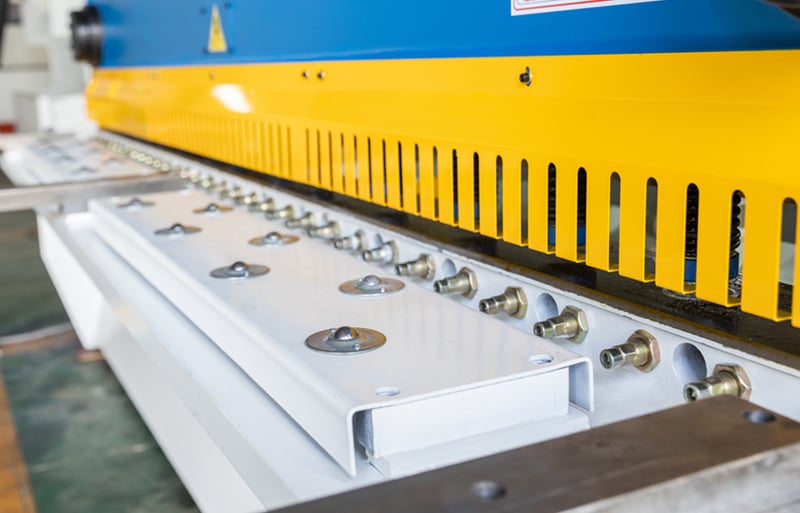

7.Mechanizm dociskowy

/Głowica prasująca naciska w dół, aby ścisnąć płytę podczas cięcia blachy.

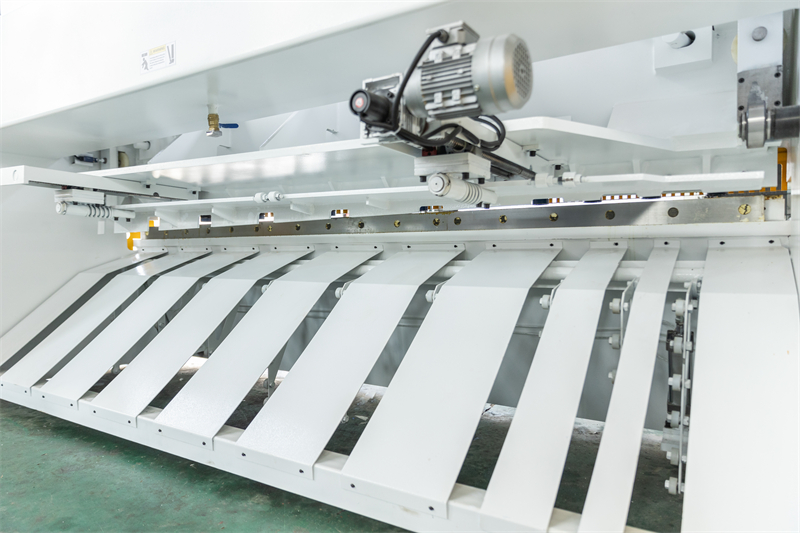

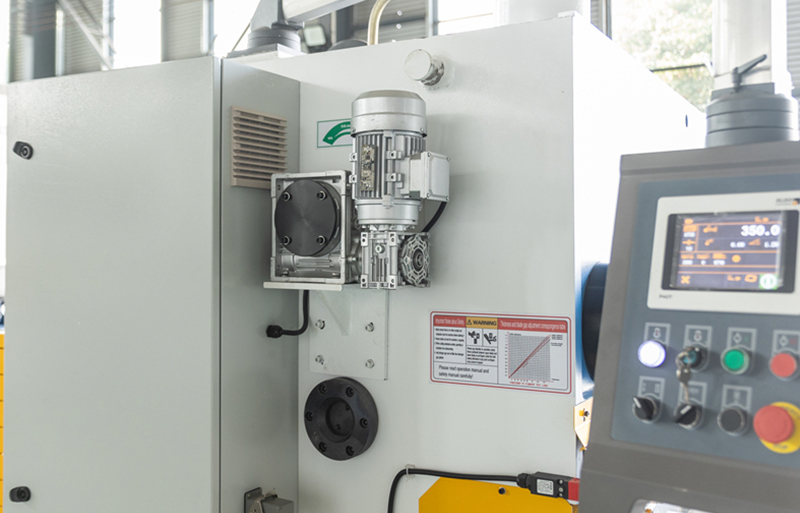

8. Regulacja odstępu ostrza za pomocą silnika

Regulacja odstępu między ostrzami tnącymi za pomocą silnika w zależności od grubości ciętego arkusza metalu pozwala uzyskać lepszą wydajność cięcia.

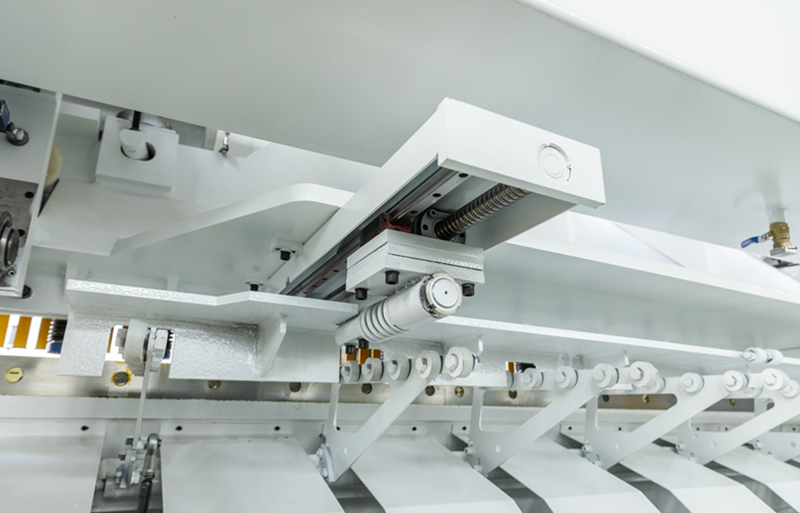

9. Śruba kulowa i prowadnica liniowa HIWIN

Urządzenie o wysokiej precyzji z tylnym ogranicznikiem, precyzyjna śruba kulowa i polerowana konstrukcja pręta, wydajny napęd silnikowy gwarantujący dokładność pozycjonowania, unikalny mechanizm transmisji czasu, niezawodność i stabilność.

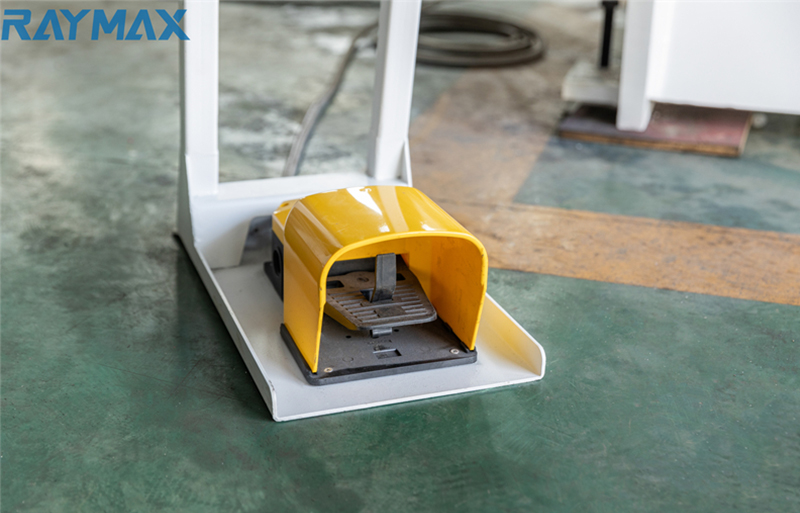

10.Przełącznik pedałowy

/Zwiększenie żywotności i czułości operacyjnej.

Ⅵ. Opcjonalna konfiguracja

Podparcie pleców pneumatyczne

Tylny pneumatyczny system podparcia zapewnia wsparcie i umożliwia dokładniejsze cięcie, utrzymując materiał w górze przez cały czas cięcia, zapobiegając jego zwisaniu w przypadku szerokich i cienkich arkuszy.

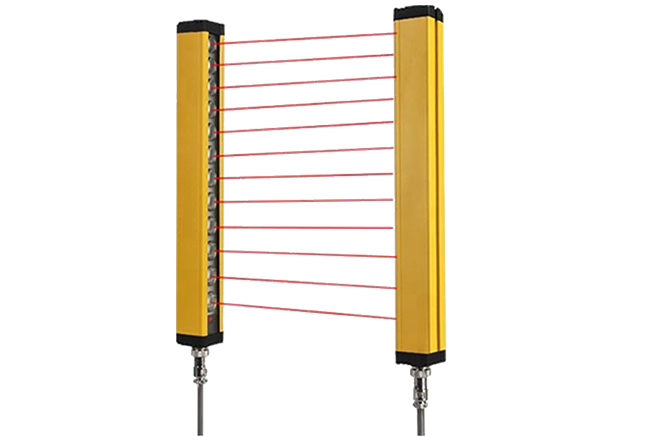

Kurtyna świetlna

Zabezpieczyć operatora przed niebezpiecznymi operacjami.

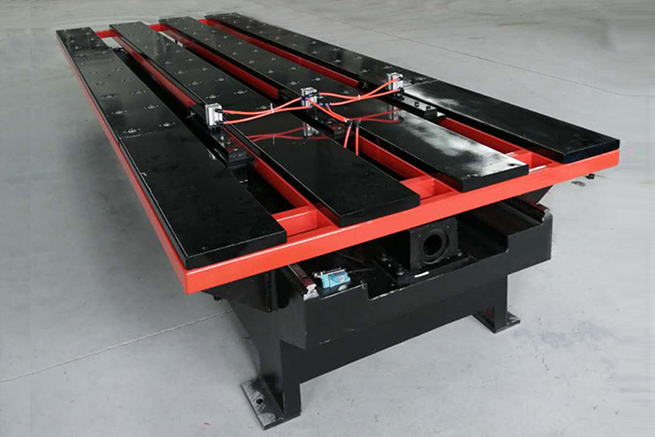

Przedni stół do karmienia

Podawanie arkuszy blachy automatycznie sterowane przez sterownik CNC z wysoką precyzją i wydajnością.
