سلسلة RX-N NC الفرامل الضغط مع E21 2 محور

Description

الماكينة الانحنائية NC هي ماكينة انحناء هيدروليكية ميسورة التكلفة تتميز بفوائد السعر، وسهولة التركيب، وتشغيل بسيط وصيانة ما بعد البيع. هذه المزايا جعلت من الماكينة الانحنائية NC الخيار الأول لمعظم عملائنا.

مقدمة

1.الميزات

يمكن تجهيز مكبس الثني بمجموعة متنوعة من نماذج أنظمة CNC المتخصصة: E21، E310، CT8، وما إلى ذلك؛

بفضل وظيفة البرمجة متعددة الخطوات، تتمكن مكبس النقش nc من تحقيق التنفيذ التلقائي والتحديد المستمر للبرنامج متعدد الخطوات، وتحقيق التعديل التلقائي لمادة التوقف الخلفي وموضع المنزلق؛

عد السرير، عرض في الوقت الحقيقي لعدد المعالجة، وموضع شريط تمرير مقياس الذاكرة الخلفية لانقطاع الطاقة، والبرنامج والمعلمات؛
يعتمد المقياس الخلفي على كرة لولبية مستوردة ودليل خطي، مما يضمن دقة تحديد موضع المقياس الخلفي ودقة معالجة أعلى للآلة.

اعتماد مزامنة قضيب الالتواء، والحجب الميكانيكي، والموثوقية، والاقتصاد، والدقة العالية.

يتم ضبط مسافة مقياس الظهر وضربة المنزلق العلوي تلقائيًا بواسطة نظام CNC، ويمكن أيضًا ضبطها يدويًا لسهولة التشغيل.

2.المعلمات

نوع	الضغط الاسمي (كيلو نيوتن)	طول طاولة العمل (مم)	عرض طاولة العمل (مم)	مسافة الأقطاب (مم)	عمق الحلق (ملم)	المحرك الرئيسي (كيلوواط)	*الأبعاد LWH (مم)*
50*2500	500	2500	800	1900	250	5.5	250012502000
63*2500	630	2500	850	1900	320	5.5	250015002200
63*3200	630	3200	850	2600	320	5.5	320015002200
80*2500	800	2500	850	1900	320	7.5	250016002270
80*3200	800	3200	850	2600	320	7.5	320016002270
100*2500	1000	2500	850	1900	320	7.5	250017002420
100*3200	1000	3200	850	2600	320	7.5	320017002420
100*4000	1000	4000	850	3100	320	7.5	400017002420
125*2500	1250	2500	850	1900	320	7.5	250017502450
125*3200	1250	3200	850	2600	320	7.5	320017502450
125*4000	1250	4000	850	3100	320	7.5	400017502450
160*2500	1600	2500	900	1900	320	11	250018002700
160*3200	1600	3200	900	2600	320	11	320018002700
160*4000	1600	4000	900	3100	320	11	400018002700
160*6000	1600	6000	900	5000	320	11	600019002700
200*3200	2000	3200	900	2600	320	11	320020002700

Ⅲ.المعدات القياسية

- المحرك الرئيسي ماركة سيمنز الألمانية
- العلامة التجارية Pump First USA
- صمام هيدروليكي ماركة BOSCH-REXROTH الألمانية
- دواسة قدم ماركة Pizzato الإيطالية
- ماركة شنايدر الكهربائية الفرنسية
- كرة لولبية ودليل خطي ماركة Hiwin تايوان
- التثبيت السريع

Ⅳ. بناء الإطار الصلب

يتميز إطار الآلة ببنية ملحومة ومعالجة بالكامل، مع استخدام تحليل العناصر المحدودة ANSYS لتقييم المكونات الرئيسية للإطار، وبالتالي ضمان موثوقية الآلة ودقتها الشاملة. يتم بناء كل مكبس ثني على أساس قوي من قطعة واحدة مصنوع من فولاذ عالي القوة عالي الجودة، مما يضمن أن مكبس الثني الخاص بنا يقدم أداءً ثابتًا وجديرًا بالثقة سنويًا.



اسطوانات هيدروليكية مزدوجة

توفر الأسطوانات الهيدروليكية المزدوجة على جانبي الكبش سرعات اقتراب أسرع. تتم مزامنة الأسطوانات لتوفير حركة سلسة، مما يؤدي إلى تحديد موضع الكبش بدقة تصل إلى 0.004 بوصة.

وضع الإطار العريض

تتميز آلات الثني RAYMAX بسهولة التعامل مع الأجزاء ذات الانحناءات العميقة والأدوات الطويلة نظرًا لتصميمها الذي يوفر مساحة مفتوحة. تتميز آلاتنا عادةً بأعماق حلقية أعمق، وخلوص أكبر من ضوء النهار وأطوال شوط أطول من معظم الشركات المصنعة في السوق. نقوم بتركيب نظام RAM GUIDING على الجزء الخارجي من الإطار لزيادة المسافة بين الإطارات الجانبية لاستيعاب حواف الأجزاء العميقة.

Ⅴ.نظام التحكم NC

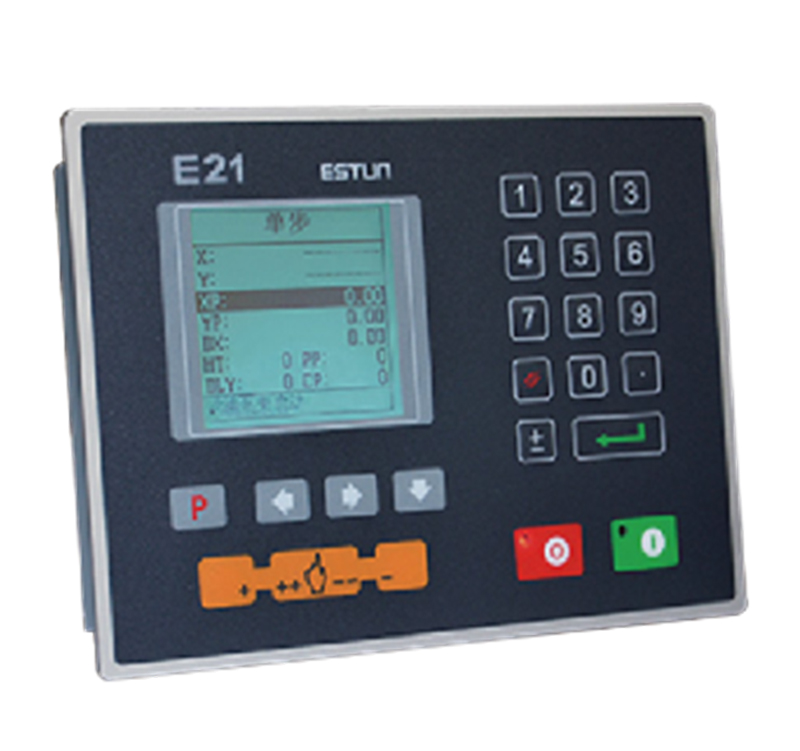

E21

- شاشة LCD بدقة عالية
- يدعم اللغتين الصينية والإنجليزية ثنائية اللغة
- يدعم تحديد المواقع الذكية للمحورين X وY التعديل اليدوي

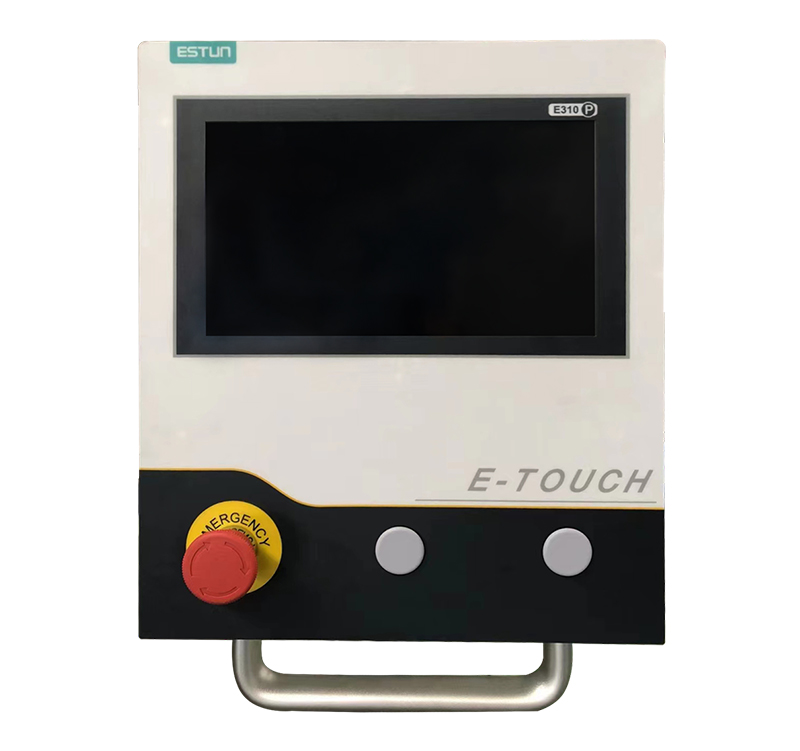

إي 310 بي

- محاور سيرفو X وY وR يتم التحكم فيها بواسطة ناقل CAN
- يدعم Crowing الوضعين الميكانيكي والهيدروليكي
- منطق عمل الآلة المدمج، وأنماط العمل المتعددة
- مكتبة الأدوات وجدول المواد
- منافذ الإدخال / الإخراج قابلة للتكوين بحرية

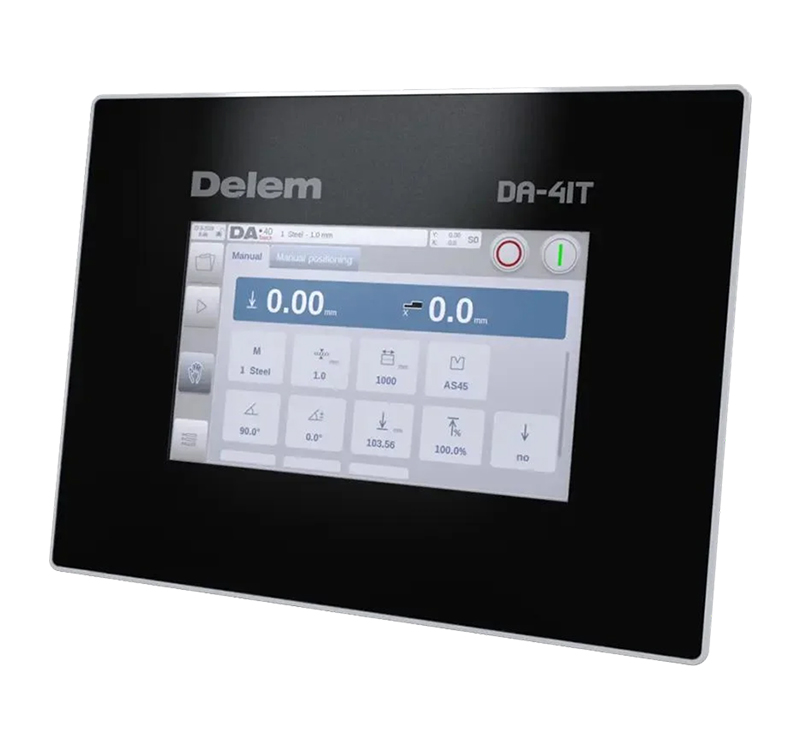

DA41T

- السكن القائم على اللوحة
- شاشة LCD ساطعة
- التحكم في إيقاف الشعاع (Y)
- التحكم في مقياس الخلفية (X)
- وظيفة السحب

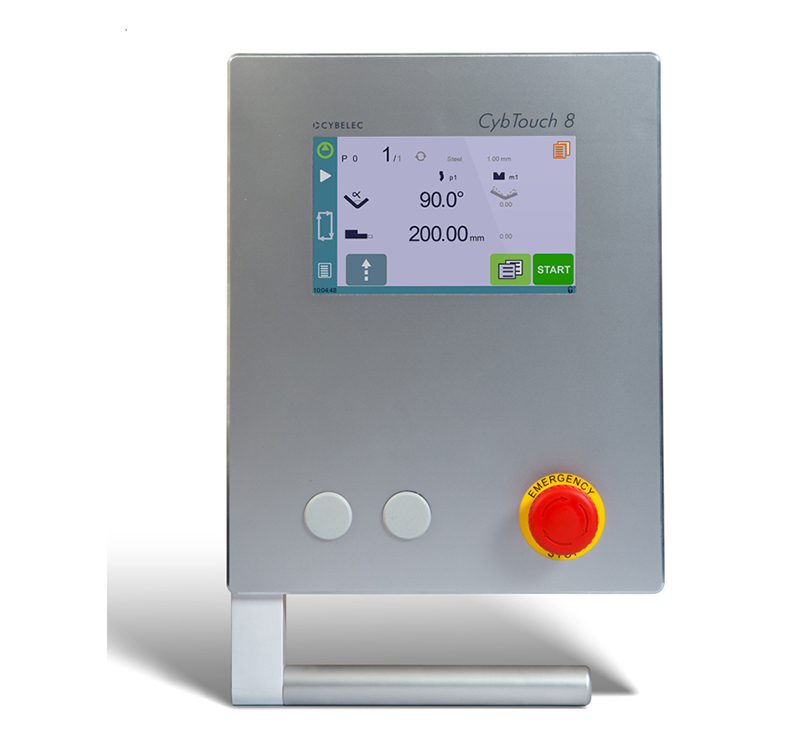

سي تي 8

- شاشة CRT ملونة مقاس 7 بوصات
- إنشاء ملف تعريف رسومي ثنائي الأبعاد مع التسلسل اليدوي
- ما يصل إلى 4 محاور (Y1، Y2 + 2 محاور)
- تم تسليمها مع برنامج PC1200 غير المتصل بالإنترنت

Ⅵ.التفاصيل

1.مقاييس الخلفية

تتميز آلاتنا بتجميع توقف خلفي تم تصميمه بشكل مستقل بدقة عالية، ومجهز بمسمار كروي عالي الدقة من HIWIN، وإصبع توقف قابل للتعديل، وقدرات رفع يدوية. يتيح هذا التصميم لآلاتنا التكيف مع مجموعة متنوعة من اللكمات المختلفة.

2.نظام هيدروليكي من شركة Bosch Rexroth الألمانية

يتميز ناقل الحركة الهيدروليكي بموثوقية عالية ونظام هيدروليكي متكامل يمكنه التخفيف بشكل فعال من المشاكل الناجمة عن تسرب السائل الهيدروليكي. يمكن تعديل ضغط النظام الهيدروليكي ليناسب الاحتياجات العملية المحددة، مما يمكنه من تلبية متطلبات قوة الانحناء.

3.موتور

نقدم محركاً من العلامة التجارية الألمانية سيمنس، والذي يوفر كفاءة عالية، قدرة على توفير الطاقة، عزم دوران كبير عند البدء، أداء ممتاز، ضوضاء واهتزاز منخفضين، وموثوقية استثنائية.
لدينا القدرة على تخصيص الطاقة والجهد الكهربائي لآلاتنا لتتناسب مع متطلبات الجهد الكهربائي المحددة للمناطق المحلية لعملائنا.

4. المشبك السريع

المشبك السريع مريح وفعال، مما يمكنه تحسين الكفاءة بشكل كبير في عملية تشغيل خط التجميع.

5.دعامة اللوحة الأمامية

يمكن تحريك دعامة المواد الأمامية المتحركة على الموجه الخطي إلى اليسار واليمين باليد بسهولة بالغة.

6.4 فولت

يمكن اختيار عرض الفتحة على شكل حرف V المناسب وفقًا لسمك الانحناء، ويمكن أيضًا استخدامه مع الشقوق نصف الدائرية.

7.التشذيب

تعد طاولة العمل ذات التعويض الميكانيكي حلاً فعالاً للتخلص من تأثير تشوه الكبش على دقة الانحناء. ويتم تحقيق ذلك من خلال ضبط الانتفاخ في كل موضع في المنتصف من خلال طاولة العمل ذات التعويض متعدد النقاط أو طاولة العمل ذات التعويض اليدوي للانحراف. بالإضافة إلى ذلك، يمكنها أيضًا تصحيح أخطاء الزاوية في مواضع مختلفة داخل قطعة العمل.
