سلسلة RX-E آلة مكابح الكهربائية المزامنة CNC 4-6-8 محور

1.الميزات

1. آلة الكبح الهيدروليكية تعتمد تصميم سيرفو كهربائي بالكامل لسرير الطي الدقيق، ولها تصميم جسم عالي الصلابة وثابت.
2. آلة الكبح CNC تعتمد مقياس خلفي عالي السرعة ومحرك سيرفو مزدوج دقيق، مما يمكنها من تحقيق معالجة مستقرة بدقة عالية وسرعة.
3. آلة الكبح يمكن أن توفر 60% من الطاقة المستخدمة، ولا حاجة لاستبدال الزيت وصمام ضغط الزيت بانتظام.
4. آلة الكبح لا تعاني من مشكلة تغير درجة حرارة الزيت التي تؤثر على دقة المعالجة، مما يمكن أن يقلل من تأثير الحرارة.
5. آلة الكبح الكهربائية مناسبة للإنتاج السريع لعينات صغيرة والمعالجة المستقرة لعدد كبير من المنتجات عالية السرعة والدقة.
6. يمكن استخدام آلة الكبح في معالجة الانحناء المتواصل متعدد المراحل، مما يحسن بشكل كبير من كفاءة الإنتاج.

2.المعلمات

Ⅲ.المعدات القياسية

- نظام التحكم CNC DELEM
- محرك سيرفو INOVANCE
- العلامة التجارية Pump First USA
- صمام هيدروليكي ماركة BOSCH-REXROTH الألمانية
- دواسة قدم ماركة Pizzato الإيطالية
- مسطرة مبشرة ماركة GIVI الإيطالية
- ماركة شنايدر الكهربائية الفرنسية
- كرة لولبية ودليل خطي ماركة Hiwin تايوان
- التثبيت السريع
- ستارة خفيفة ماركة KELI (اختياري)

IV .المزايا

- دقة عالية: دقة الانحناء في آلات المكابس الكهربائية أعلى، مع خطأ لا يتجاوز 0.01 ملليمتر لكل انحناء، مما يجعلها مناسبة للإنتاج عالي الدقة والصغير الحجم.
- استهلاك منخفض للطاقة: النظام الكهربائي موفر للطاقة للغاية، حيث يستهلك الطاقة فقط أثناء عملية الضغط، مع كفاءة طاقة تصل إلى 90%.
- حماية البيئة: لا يوجد خطر من تسرب زيت الهيدروليك، ولن يسبب تلوثًا للبيئة العملية، مما يتماشى مع متطلبات المجتمع الحديث لحماية البيئة.
- سهل التشغيل: لا حاجة لضبط هيدروليكي معقد، يمكن للمشغلين البدء بسرعة وزيادة كفاءة الإنتاج.
- صيانة سهلة: متطلبات صيانة منخفضة، مما يقلل من وقت التوقف الناتج عن أعطال المعدات.

يعتمد الاختيار بين آلة الكبح الهيدروليكية أو آلة الكبح الكهربائية على احتياجات الإنتاج المحددة ومتطلبات البيئة.

 Ⅵ. نظام التحكم CNC

دي ايه-53 تي

- شاشة TFT ملونة عالية الدقة مقاس 10.1 بوصة
- برمجة شاشة اللمس الرسومية ثنائية الأبعاد
- التنقل باللمس باستخدام "المفتاح الساخن"
- ما يصل إلى 4 محاور (Y1، Y2 + 2 محاور مساعدة)
-برنامج Profile-T غير المتصل بالإنترنت

DA58T

- شاشة TFT ملونة عالية الدقة مقاس 15 بوصة
- برمجة شاشة اللمس الرسومية ثنائية الأبعاد
- ما يصل إلى 4 محاور (Y1، Y2 + 2 محاور مساعدة)
- حساب تسلسل الانحناء
- برنامج Profile-58TL غير المتصل بالإنترنت

دا66تي

- شاشة TFT ملونة عالية الدقة مقاس 17 بوصة
- وضع برمجة شاشة اللمس الرسومية ثنائية الأبعاد
- التصور ثلاثي الأبعاد في المحاكاة والإنتاج
- برنامج Profile-T2D غير المتصل بالإنترنت

دا69تي

- شاشة TFT ملونة عالية الدقة مقاس 17 بوصة
- وضع برمجة شاشة اللمس الرسومية ثنائية الأبعاد وثلاثية الأبعاد
- التصور ثلاثي الأبعاد في المحاكاة والإنتاج
- برنامج Profile-T3D غير المتصل بالإنترنت

DA66S

- شاشة TFT ملونة عالية الدقة مقاس 24 بوصة
- وضع برمجة شاشة اللمس الرسومية ثنائية الأبعاد
- تمثيل الآلة ثلاثية الأبعاد في المحاكاة والإنتاج
- برنامج Profile-SL غير المتصل بالإنترنت

دا69س

- شاشة TFT ملونة عالية الدقة مقاس 24 بوصة
- وضع برمجة شاشة اللمس الرسومية ثلاثية الأبعاد وثنائية الأبعاد
- التصور ثلاثي الأبعاد، بما في ذلك التمثيل الآلي ثلاثي الأبعاد، في المحاكاة والإنتاج
- برنامج Profile-S3D غير المتصل بالإنترنت

سي تي 8

- شاشة CRT ملونة مقاس 7 بوصات
- إنشاء ملف تعريف رسومي ثنائي الأبعاد مع التسلسل اليدوي
- ما يصل إلى 4 محاور (Y1، Y2 + 2 محاور)
- تصحيح الزاوية والمقياس الخلفي.
- تم تسليمها مع برنامج PC1200 غير المتصل بالإنترنت

سي تي 12

- شاشة ملونة مقاس 12 بوصة تعمل باللمس بالكامل
- إنشاء جزء رسومي ثنائي الأبعاد باللمس مع التسلسل اليدوي
- ما يصل إلى 4 محاور (المحاور Y1 وY2 وX وR)
- تصحيح الزاوية والمقياس الخلفي.
- تم تسليمه مع برنامج PC-ModEva غير المتصل بالإنترنت

سي تي 15

- شاشة ملونة مقاس 15 بوصة تعمل باللمس بالكامل
- رسم ملف تعريفي ثنائي الأبعاد باللمس وإنشاء برنامج ثنائي الأبعاد بدقة
- ما يصل إلى 6 محاور (المحاور Y1، Y2، X، R، Z1، Z2)
- برنامج VisiTouch 2D أو VisiTouch MX غير المتصل بالإنترنت.

وكالة الفضاء الأوروبية S630

- شاشة تعمل باللمس LCD مقاس 10 بوصة (مقاومة)
- إنشاء جزء رسومي ثنائي الأبعاد باللمس مع تسلسل يدوي
- الوقوف على 4 محاور (Y1، Y2، X، R)
- برنامج محاكاة كمبيوتر مجاني بدون اتصال بالإنترنت
- إدارة الآلات الترادفية (اختياري)
- واجهة Modbus TCP لنظام SCADA أو MES (اختياري)

وكالة الفضاء الأوروبية S640

- شاشة تعمل باللمس LCD مقاس 15 بوصة (مقاومة)
- إنشاء أجزاء رسومية ثنائية الأبعاد باللمس مع تسلسل تلقائي
- حامل لـ 4 محاور، ويمكن أن يصل إلى 6 محاور كحد أقصى.
- برنامج محاكاة كمبيوتر مجاني بدون اتصال بالإنترنت
- إدارة الآلات الترادفية (اختياري، يمكن أن يصل إلى 4 آلات)
- واجهة Modbus TCP لنظام SCADA أو MES (اختياري)

وكالة الفضاء الأوروبية 860

- مقاس 18.5 بوصة مصمم لشاشة متعددة اللمس
- دعم استيراد أشكال الأدوات (.dxf ifles)
- دعم برنامج ESA 3D Bend
- تجهيز واجهة TCP Modbus 4.0 الصناعية القياسية

وكالة الفضاء الأوروبية S875

- مقاس 21.5 بوصة مصمم لشاشة متعددة اللمس
- دعم تطبيقات اللمس المتعدد
- دعم استيراد أشكال الأدوات (ملفات .dxf)
- دعم برنامج ESA 3D Bend
- تجهيز واجهة TCP Modbus 4.0 الصناعية القياسية

Ⅶ. التفاصيل

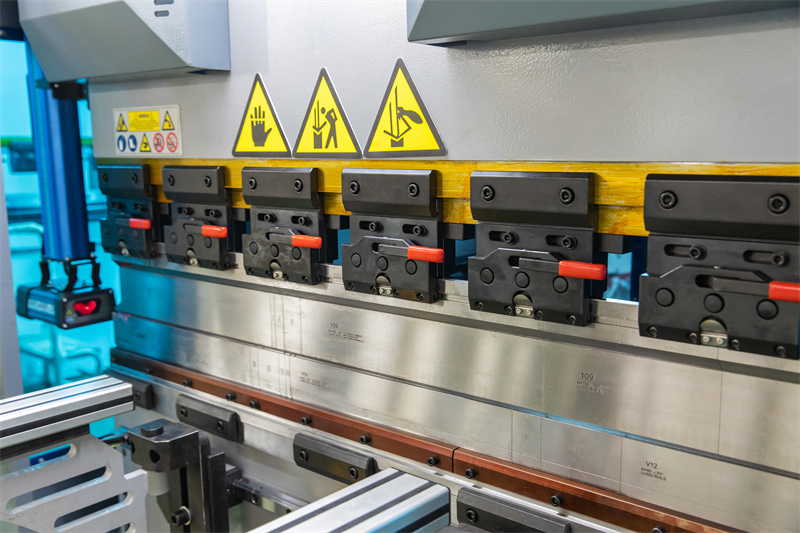

1. تثبيت سريع

استخدام مشبك ميكانيكي سريع للقوالب العلوية، مما يجعل تغيير القوالب أكثر سهولة وأمانًا.

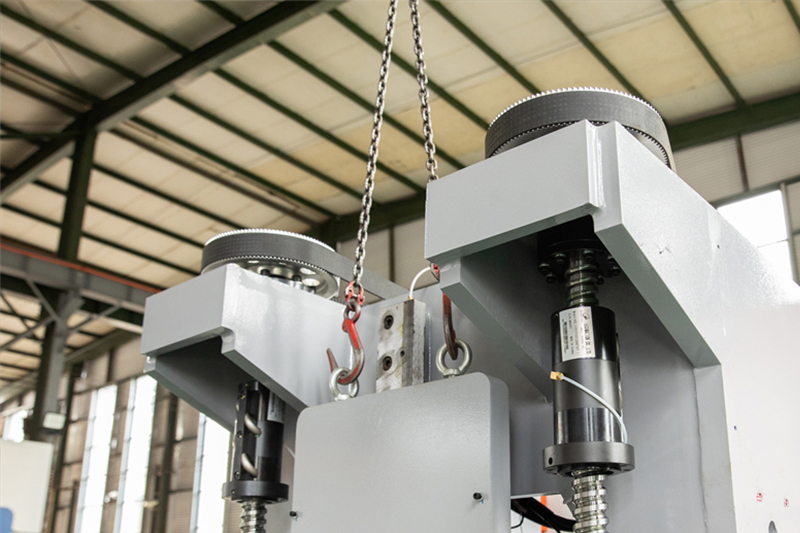

2. برغي القيادة TSUBAKI HOOVER

يتحرك منزلق النقل ذهابًا وإيابًا، القوة الناتجة مستقرة، دقة النقل عالية، وتضمن اتساق ضغط الانحناء.

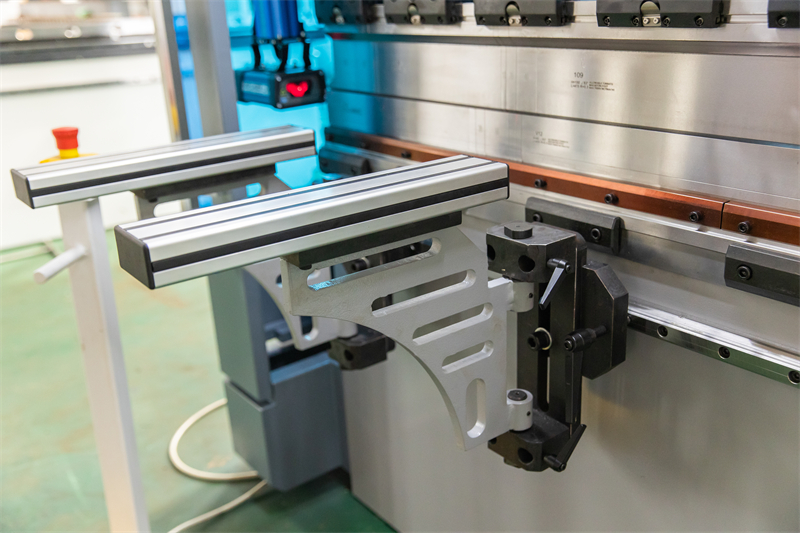

3. دعم اللوحة الأمامية

يمكن تحريك دعامة المواد الأمامية المتحركة على الموجه الخطي إلى اليسار واليمين باليد بسهولة بالغة.

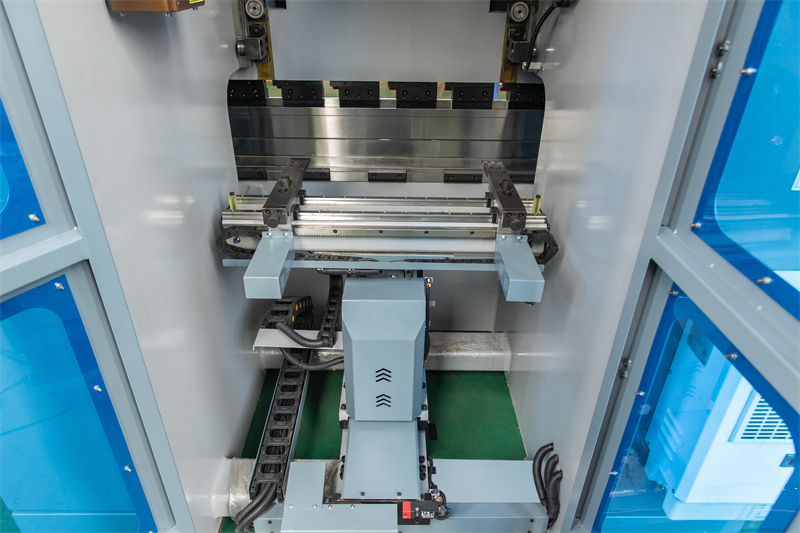

4. مقياس خلفي عالي الدقة

استخدام محرك سيرفو لدفع محور التمركز، الهيكل الميكانيكي مدمج، سرعة التشغيل سريعة، الاستقرار عالي، ودقة التمركز المتكرر عالية.

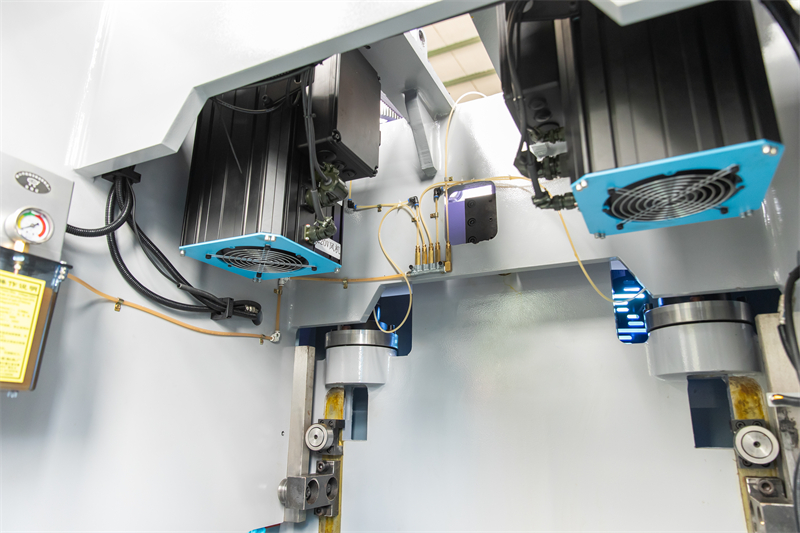

5. محرك سيرفو Inovance

- استبدال المحرك الأصلي من Siemens
- توفير الطاقة
- 40% توفير الطاقة
- تخفيض الضوضاء
- توفير الوقود (أصغر من خزان الوقود العادي)

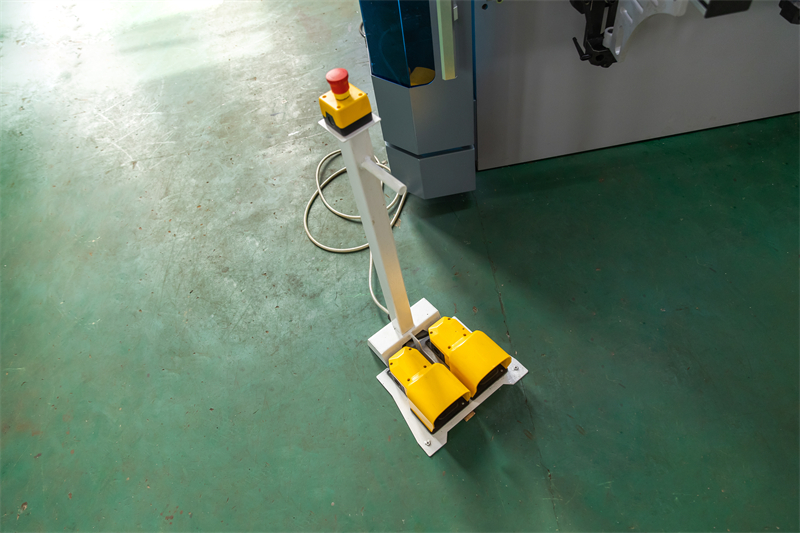

6. مفتاح دواسة القدم

يمكن تحريكه ويمكنه إيقاف الماكينة في أي وقت بواسطة زر الطوارئ.

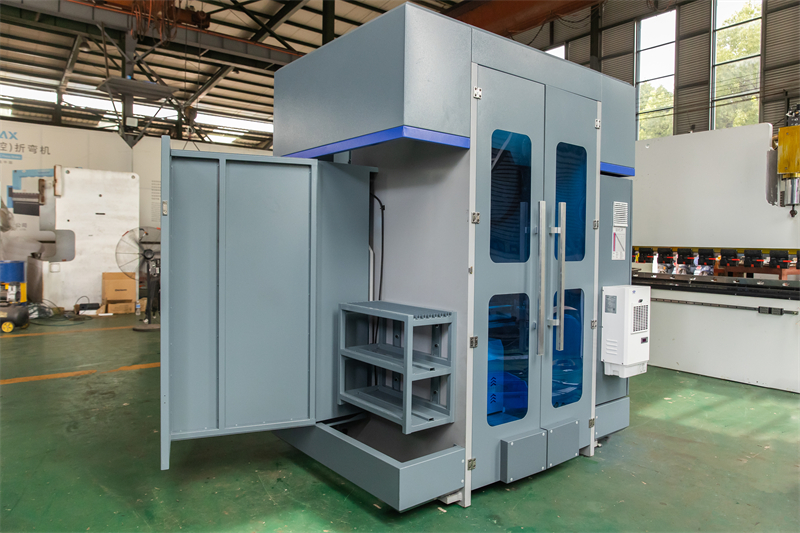

7. خزانة مغلقة

كن أكثر أمانًا أثناء تشغيل الماكينة
يمكن استخدام خزانة الأدوات على الجانب أيضًا لتخزين أدوات متنوعة.

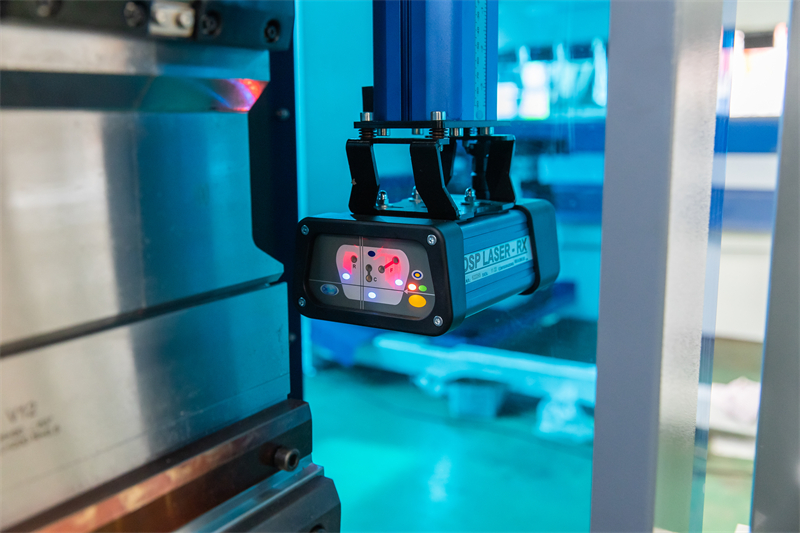

8.DSP حماية ليزر السلامة (اختياري)

جهاز حماية السلامة الليزر DSP يحمي بشكل شامل السلامة الشخصية لمشغلي آلة الانحناء ويتجنب الخطر بسبب الحركة السريعة للمزحلق على الآلة.
