آلة قطع الألياف بالليزر من النوع المغلق للوحات

Description

يمكن لآلة القطع اختيار طاولة العمل من نوع التبادل، والتي تتمتع بمعدل فشل منخفض للغاية ووقت تبادل قصير، مما يحسن كفاءة الإنتاج بشكل كبير.
اعتماد ناقل حركة تروس مزدوج الجوانب عالي الدقة وسكة توجيه خطية، واستخدام نظام محرك سيرفو مزدوج عالي الطاقة، مما يضمن سرعة ودقة القطع بالليزر بشكل فعال.

مقدمة

1.الميزات

آلة قطع الليزر بالألياف 6000 واط هي آلة قطع بالليزر بالألياف عالية الطاقة ذات أداء شامل مثل الاستقرار الفائق والقدرة القوية على القطع وتأثير القطع عالي الجودة. منصة تبادل مخصصة قياسية وسرعة تبادل سريعة وتحميل وتفريغ مريح وكفاءة معالجة عالية؛ إنها معدات قطع بالليزر عالية الجودة للصفائح المعدنية، وهي منتج شائع الاستخدام في مؤسسات التصنيع الحديثة.
المنصتان في منتصف آلة القطع بالليزر الليفي ليست على نفس المستوى، مما يمكن من تحقيق وظيفة التحويل السريع للتحميل والتفريغ، مما يوفر الوقت.
إن التصميم المغلق بالكامل لآلة القطع بالليزر الليفي قادر على تقليل إشعاع الليزر بشكل كبير، مما يجعله مناسبًا بشكل خاص للمتطلبات البيئية التي تتطلب بيئات معالجة صارمة.
تتمتع منصة تبادل آلة القطع بالليزر الليفي بقدرة تحمل عالية ويمكنها استيعاب ألواح فولاذية كربونية مقاس 8-10 مم. توجد محامل كروية عالمية حول طاولة العمل، ويتم تثبيت جهاز تثبيت اللوحة على جانب طاولة العمل، والذي يمكنه تثبيت اللوحة بقوة على طاولة العمل، بحيث لا تتحرك اللوحة أثناء القطع بالليزر.
غطاء الغبار مصنوع من مواد مقاومة للحريق ومقاومة للهب، والتي ليس من السهل كسرها أو كسرها بعد الاستخدام لفترة طويلة، كما تمنع الشرر من الاحتراق.

2. المعايير الفنية

نموذج المنتج	ار اكس-3015	ار اكس-4020	ار اكس-6020	ار اكس-6025
منطقة العمل	3000*1500 مم	4000*2000 مم	6000*2000 مم	6000*2500 مم
طاقة الليزر	1000 واط، 1500 واط، 2000 واط، 3000 واط، 6000 واط
دقة التوجه	± 0.03mm/m
دقة تحديد المواقع المتكررة	±0.02 ملم
الحد الأقصىمسرعة الحركة	120 متر/دقيقة
الحد الأقصىمسرعة القطع	60م/دقيقة
نظام القيادة	تروس ورفوف عالية الدقة + سكة توجيه خطية عالية الدقة
الجهد	380 فولت تيار متردد ± 10%/50 هرتز

Ⅲ.مولد الليزر الليفي

مولد الليزر ماكس

ليزر الألياف المستمر أحادي الوحدة MFSC 10000W-12000W هو ليزر ألياف عالي الطاقة يتميز بكفاءة تحويل ضوئية كهربائية عالية وحجم صغير وجودة شعاع جيدة ولا يحتاج إلى صيانة. يأخذ في الاعتبار القطع عالي السرعة للصفائح الرقيقة والقطع السطحي الساطع للصفائح المتوسطة والسميكة.

2 MAX Laser Generator.png

3 IPG Laser Generator.png

مولد ليزر IPG

يتميز مولد الليزر الليفي IPG بأداء موثوق به وتكلفة إجمالية منخفضة، مما يساعد المستخدمين النهائيين على تحسين الإنتاجية مع تقليل التكاليف. قدرة قطع كاملة، سمك قطع اللوحة المعدنية يصل إلى 120 مم.

مولد الليزر RAYCUS
- كفاءة تحويل ضوئية كهربائية عالية	- طول الألياف الناتج قابل للتخصيص
- موصل QD	- عملية خالية من الصيانة
- نطاق تردد التعديل الواسع	- مقاومة الانعكاس العالي
- كفاءة عالية في قطع الصفائح الرقيقة

4 RAYCUS Laser Generator .png

Ⅵ. نظام التحكم(ماركة بوتشو)

5 FSCUT2000 4000 6000 control system.png

سكوت2000

نظام EtherCAT بقدرة 1000 وات إلى 4000 وات

اف اس سي تي 3000

يدعم نظام قطع الأنابيب بالليزر جميع وظائف نظام FSCUT2000

FSCT4000-1

نظام EtherCAT متوسط الطاقة
تنطبق على قطع الطاقة 1.5-8 كيلو واط

لجنة الخدمات المالية 5000

نظام القطع بالليزر للأنابيب EtherCAT

اف اس سي تي 6000

نظام EtherCAT عالي الطاقة
تنطبق على قطع الطاقة 6-12 كيلو واط

اف اس سي تي 8000

نظام القطع بالليزر عالي الطاقة EtherCAT
للألياف الليزرية عالية الطاقة فوق 8 كيلو وات

Ⅴ. رأس القطع

طاقة منخفضة - العلامة التجارية RAYTOOLS

bm110

تصنيف الطاقة 1.5 كيلو وات

بي ام 111

تصنيف الطاقة 3.3 كيلو وات

BS04K

تصنيف الطاقة 4 كيلو وات

BM06K

تصنيف الطاقة 6 كيلو وات

قوة عالية-العلامة التجارية BOCHU

بي ال تي 4

لمستويات الطاقة أقل من 30 كيلو وات

بي ال تي 5

لقطع الأنابيب عالية الطاقة

بي ال تي 6

لمعدات الليزر ذات القدرة العالية جدًا (بحد أقصى 40 كيلو وات)

Ⅵ. التفاصيل

سرير ثابت ومتين

طاولة عمل لحام الصفائح الفولاذية
التلطيف مرتين

نظام نقل

يعمل الجمع بين رفوف ROR الألمانية والخطوط الإرشادية الخطية TAIWAN HIWIN على تحسين سرعة القطع
أدلة خطية اختيارية العلامة التجارية: JAPAN SMG/ GERMAN HEREN

محرك الخدمة

تم اعتماد محرك سيرفو GERMAN Lead-motion أو JAPAN FUJI ذو الأداء العالي وعمر الخدمة الطويل.

محرك إدارة

اعتماد محرك السيرفو GERMAN Lead-motion أو JAPAN FUJI لضمان استقرار ودقة العمل.

نظام التبريد

اعتماد مبرد الليزر الخاص بعلامة WuHan HanLi التجارية
1. مزود بتحكم مزدوج للمياه ذات درجات الحرارة العالية والمنخفضة لتلبية متطلبات درجة الحرارة الثابتة لتجويف الليزر ومنفذ الإخراج
2. ضمان التشغيل الآمن والمستقر لليزر
3. يحتوي على وظائف مثل درجة الحرارة الزائدة ومعدل التدفق ومستوى المياه والمراقبة في الوقت الفعلي لجودة المياه وإنذار الصوت والضوء

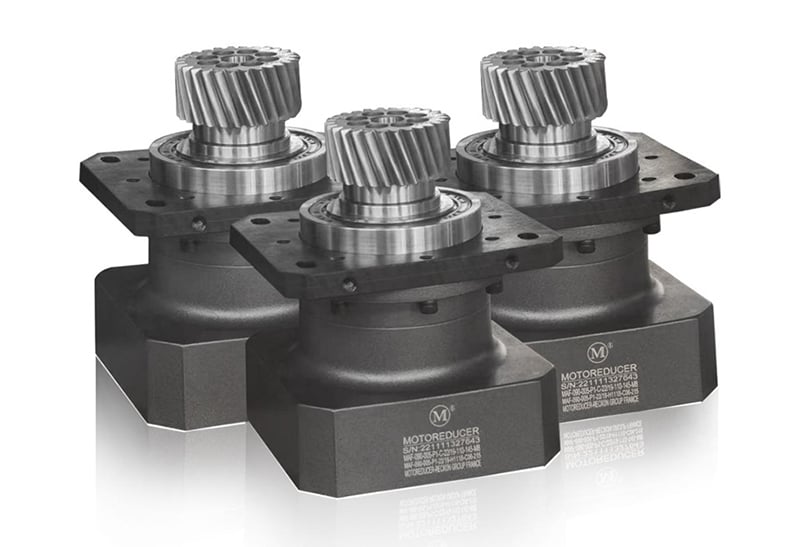

خفيف

مخفض MOTOVARIO من العلامة التجارية الفرنسية. صلابة عالية للشد، دقة عالية، ضوضاء منخفضة، مستوى حماية IP65، لضمان التشغيل المستدام بزاوية 90 درجة.

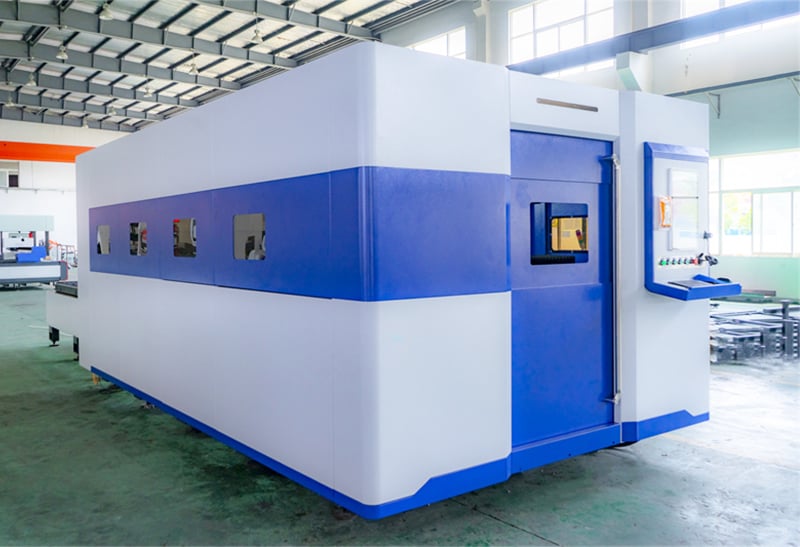

تصميم الغلاف الخارجي

الحماية المغلقة بالكامل تعمل على تحسين استخدام الأمان؛ حيث تعمل زجاج الحماية بالليزر على حماية البشر من إشعاع الليزر

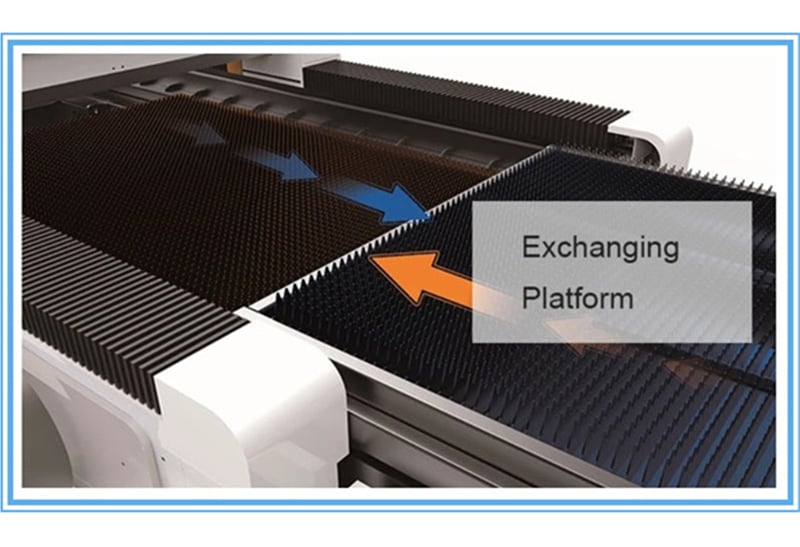

منصة التبادل

يؤدي التبادل السريع بين المنصتين إلى تحسين كفاءة العمل بشكل كبير. امتصاص قوي للصدمات ومقاومة للتآكل.

Ⅶ.التطبيق

يمكن لآلة القطع بالليزر قطع معظم المواد المعدنية بسمك قطع يصل إلى 50 مم.
يستخدم على نطاق واسع في معالجة الصفائح المعدنية، وإنتاج لافتات الإعلان، وإنتاج خزانة الكهرباء ذات الجهد العالي والمنخفض، والأجزاء الميكانيكية، وأدوات المطبخ، والسيارات، والآلات، والحرف المعدنية، وشفرات المنشار، والأجزاء الكهربائية، وصناعة النظارات، والينابيع، ولوحات الدوائر، والغلايات الكهربائية، والإلكترونيات الطبية الدقيقة، والأجهزة، وأدوات قياس السكاكين وغيرها من الصناعات.
