حلاقة ليزر للفايبر من النوع المفتوح للصفائح والأنبوب

Description

يستخدم جهاز قطع الليزر الألياف المتكامل للألواح والأنابيب سريرًا مصنوعًا من الحديد المصبوب، ونظام تشغيل بالعتلة والأسنان، ونظام CNC متخصص لقطع الألواح والأنابيب، مما يجعله سهل الاستخدام والتشغيل والصيانة. تم تصميم الجهاز ليكون مناسبًا لكل من قطع ألواح الأنابيب.
تُستخدم خصيصًا لقص ألواح الصلب الكربوني و الأنابيب بسمك 0.5 مم - 25 مم: ألواح الصلب المقاوم للصدأ والأنابيب بسمك 0.5 مم - 10 مم: ألواح الصلب المغلفن والأنابيب؛ ألواح الصلب المطلي بالزنك الكهروكيميائي والأنابيب؛ ألواح الصلب السيليكوني والأنابيب وأنواع أخرى من ألواح المعادن الرقيقة والأنابيب. قطر الأنابيب يتراوح بين 20 مم - 200 مم.

مقدمة

1.الميزات

1. آلة قطع الليزر المتكاملة للوحة والأنبوب مع سرعة قطع سريعة وجودة قطع جيدة ودرزة قطع صغيرة وتشوه صغير وسطح قطع أملس ومسطح وجميل، دون الحاجة إلى معالجة لاحقة؛
2. مزود بجهاز قطع الأنابيب، وله مساحة عمل كبيرة ويمكنه قطع الأنابيب المسطحة والمستديرة، مما يجعله أكثر قابلية للتطبيق ويزيل عملية القطع. وهو مناسب للإنتاج الضخم، مع كفاءة عمل عالية وأداء مستقر؛
3. تتميز آلة الليزر المتكاملة للوحة الأنبوبية بدقة قطع عالية وهي أكثر ملاءمة لمعالجة الملحقات الدقيقة وقطع الحرف اليدوية الدقيقة المختلفة؛
4. نظام CNC المثالي وبرامج التحكم المساعدة الاحترافية تجعل العمل مرنًا وفعالًا وتشغيل الماكينة بسيطًا ومريحًا.
5. تم تجهيز آلة قطع الألياف بالليزر للأنابيب والألواح بنظام تتبع وتعديل تلقائي للطول البؤري، والذي يمكنه إكمال قطع المواد الملتوية والمشوهة بسهولة.
6. تعتمد آلة القطع بالليزر بالكامل على محركات سيرفو مستوردة وقضبان توجيه دقيقة، والتي تتميز بدقة قطع عالية واستقرار وعمر خدمة أطول.
7. يمكنها إبراز مزاياها في قطع الأنابيب، بفضل تقنية القطع الرائعة والدقة الدقيقة.

2. المعايير الفنية

نموذج المنتج	3015	4020		6020		6025
منطقة العمل	3000*1500 مم	4000*2000 مم		6000*2000 مم		6000*2500 مم
قوة الليزر	1000 واط، 1500 واط، 2000 واط، 3000 واط، 6000 واط
الدقة في التوجيه	±0.03mm/m
دقة تحديد المواقع المتكررة	±0.02mm
الجهد	380 فولت تيار متردد ± 10%/50 هرتز
أداء قطع الأنابيب	3015جي تي		4020جي تي		6020جي تي	6025جي تي
أقصى سرعة حركة	120م/دقيقة
الحد الأقصى لسرعة القطع	60م/دقيقة
نظام القيادة	تروس عالية الدقة ورف + سكة توجيه خطية عالية الدقة
أداء قطع اللوحة	3015جي تي		4020جي تي		6020جي تي	6025جي تي
أبعاد الأنبوب	أنبوب دائري 20~200 مم/أنبوب مربع 2020 مم~150150 مم
نوع أنبوب المعالجة	أنابيب دائرية، أنابيب مستطيلة، أنابيب بيضاوية، أنابيب على شكل U، إلخ.
الحد الأقصى لطول الأنبوب	3000 مم - 15000 مم
سرعة الحركة السريعة	30م/دقيقة
سرعة الدوران	150 دورة/دقيقة
نظام القيادة	تروس عالية الدقة ورف + سكة توجيه خطية عالية الدقة

Ⅲ .مولد الليزر الليفي

مولد الليزر ماكس

ليزر الألياف المستمر أحادي الوحدة MFSC 10000W-12000W هو ليزر ألياف عالي الطاقة يتميز بكفاءة تحويل ضوئية كهربائية عالية وحجم صغير وجودة شعاع جيدة ولا يحتاج إلى صيانة. يأخذ في الاعتبار القطع عالي السرعة للصفائح الرقيقة والقطع السطحي الساطع للصفائح المتوسطة والسميكة.

2 MAX Laser Generator.png

3 IPG Laser Generator.png

مولد ليزر IPG

يتميز مولد الليزر الليفي IPG بأداء موثوق به وتكلفة إجمالية منخفضة، مما يساعد المستخدمين النهائيين على تحسين الإنتاجية مع تقليل التكاليف. قدرة قطع كاملة، سمك قطع اللوحة المعدنية يصل إلى 120 مم.

مولد الليزر RAYCUS
- كفاءة تحويل ضوئية كهربائية عالية	- طول الألياف الناتج قابل للتخصيص
- موصل QD	- عملية خالية من الصيانة
- نطاق تردد تعديل واسع	- مقاومة الانعكاس العالي
- كفاءة عالية في قطع الصفائح الرقيقة

4 RAYCUS Laser Generator .png

Ⅵ. نظام التحكم (ماركة بوتشو)

5 FSCUT2000 4000 6000 control system.png

سكوت2000

نظام EtherCAT بقدرة 1000 وات إلى 4000 وات

اف اس سي تي 3000

يدعم نظام قطع الأنابيب بالليزر جميع وظائف نظام FSCUT2000

FSCT4000-1

نظام EtherCAT متوسط الطاقة
تنطبق على قطع الطاقة 1.5-8 كيلو واط

لجنة الخدمات المالية 5000

نظام قطع الليزر بالأنبوب EtherCAT

اف اس سي تي 6000

نظام EtherCAT عالي الطاقة
تنطبق على قطع الطاقة 6-12 كيلو واط

اف اس سي تي 8000

نظام القطع بالليزر عالي الطاقة EtherCAT
للألياف الليزرية عالية الطاقة فوق 8 كيلو وات

Ⅴ. رأس القطع

طاقة منخفضة - العلامة التجارية RAYTOOLS

BM110

تصنيف الطاقة 1.5KW

بي ام 111

تصنيف الطاقة 3.3 كيلو وات

BS04K

تصنيف الطاقة 4 كيلو وات

BM06K

تصنيف الطاقة 6 كيلو وات

قوة عالية-العلامة التجارية BOCHU

بي ال تي 4

لمستويات الطاقة أقل من 30 كيلو وات

بي ال تي 5

لقطع الأنابيب عالية الطاقة

بي ال تي 6

لمعدات الليزر ذات القدرة العالية جدًا (بحد أقصى 40 كيلو وات)

Ⅵ. التفاصيل

سرير ثابت ومتين

طاولة عمل لحام الصفائح الفولاذية
التلطيف مرتين

نظام النقل

يعمل الجمع بين رفوف ROR الألمانية والخطوط الإرشادية الخطية TAIWAN HIWIN على تحسين سرعة القطع
أدلة خطية اختيارية العلامة التجارية: JAPAN SMG/ GERMAN HEREN

محرك الخدمة

تم اعتماد محرك سيرفو GERMAN Lead-motion أو JAPAN FUJI ذو الأداء العالي وعمر الخدمة الطويل.

محرك الخدمة

اعتماد محرك السيرفو GERMAN Lead-motion أو JAPAN FUJI لضمان استقرار ودقة العمل.

نظام التبريد

اعتماد مبرد الليزر الخاص بعلامة WuHan HanLi التجارية
1. مزود بتحكم مزدوج للمياه ذات درجات الحرارة العالية والمنخفضة لتلبية متطلبات درجة الحرارة الثابتة لتجويف الليزر ومنفذ الإخراج
2. ضمان التشغيل الآمن والمستقر لليزر
3. يحتوي على وظائف مثل درجة الحرارة الزائدة ومعدل التدفق ومستوى المياه والمراقبة في الوقت الفعلي لجودة المياه وإنذار الصوت والضوء

المخفض

مخفض MOTOVARIO من العلامة التجارية الفرنسية. صلابة عالية للشد، دقة عالية، ضوضاء منخفضة، مستوى حماية IP65، لضمان التشغيل المستدام بزاوية 90 درجة.

نظام윤 윤활 تلقائي

تم تجهيز أجزاء ناقل الحركة الأساسية الميكانيكية لآلة القطع بالليزر، مثل قضبان التوجيه والرفوف، بنظام تزييت سريع بدون نقطة عمياء. تتجنب طريقة التحكم في استخدام تشغيل المعدات قبل إعادة التزود بالوقود عدم التساوي في إعادة التزود بالوقود الثابت، مما يحسن بشكل كبير من كفاءة التزييت والجودة.

تشاك المتمركز حول الذات

وضع نقل التروس، كفاءة نقل أعلى، عمر عمل طويل وموثوقية عمل عالية.

Ⅶ. التطبيق

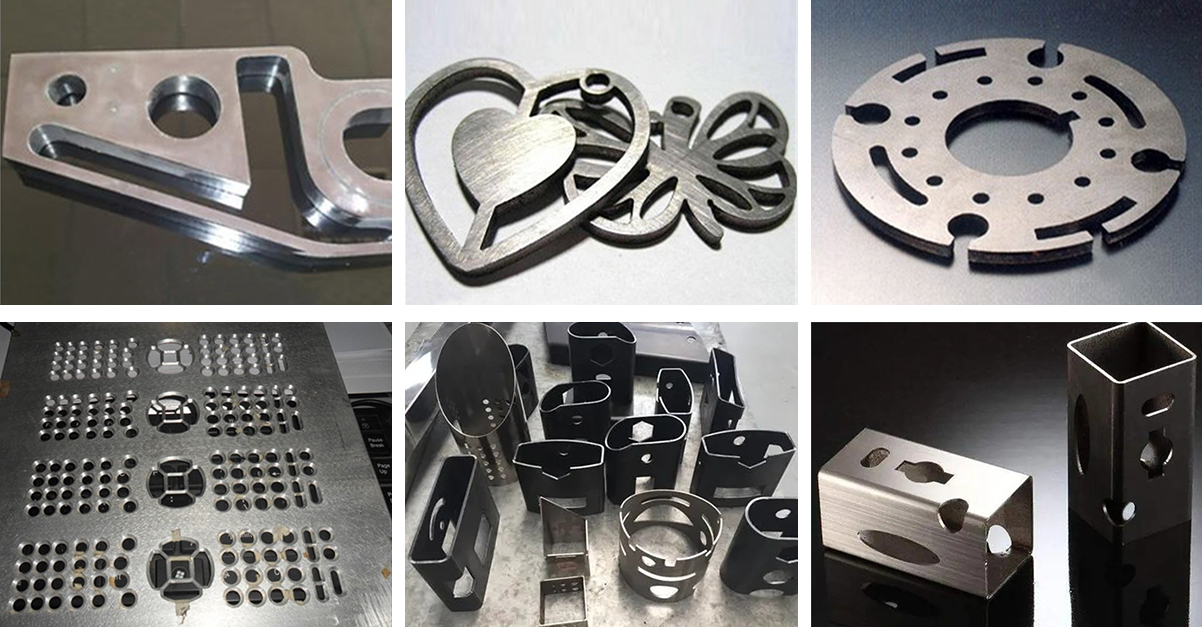

يمكن لآلة القطع بالليزر قطع معظم المواد المعدنية بسمك قطع يصل إلى 50 مم.
يستخدم على نطاق واسع في معالجة الصفائح المعدنية، وإنتاج لافتات الإعلان، وإنتاج خزانة الكهرباء ذات الجهد العالي والمنخفض، والأجزاء الميكانيكية، وأدوات المطبخ، والسيارات، والآلات، والحرف المعدنية، وشفرات المنشار، والأجزاء الكهربائية، وصناعة النظارات، والينابيع، ولوحات الدوائر، والغلايات الكهربائية، والإلكترونيات الطبية الدقيقة، والأجهزة، وأدوات قياس السكاكين وغيرها من الصناعات.
