Celkový hlavní rám obráběcího stroje má portálovou strukturu pracovního stolu. Vysoké tlumicí lože má dobrou tuhost, vysokou přesnost a stabilní provoz. Při použití vyhrazené svařovací plošiny je celková horizontální přesnost svařovací plošiny ≤ 0,5 mm, což zajišťuje přesnost svařování těla lože s celkovou přesností svařování ≤ 5 mm. Obráběcí stroj prochází vysokoteplotním žíháním, sekundárním stárnutím a je opracován na velké portálové frézce. Tyto konstrukce a způsoby zpracování zajišťují, že obráběcí stroj má vynikající seismickou odolnost, vysokou tuhost a stabilitu. Plně splňují požadavky na stabilitu pro vysokorychlostní pohyb obráběcích strojů.
|
model výrobku |
RX-3015 |
RX-4020 |
RX-6020 |
RX-6025 |
|
pracovní plocha |
3000*1500 mm |
4000*2000 mm |
6000*2000 mm |
6000*2500 mm |
|
výkon laseru |
1000W, 1500W, 2000W, 3000W, 6000W |
|||
|
přesnost umístění |
± 0,03 mm/m |
|||
|
Opakovaná přesnost polohování |
± 0,02 mm |
|||
|
Maximum Rychlost pohybu |
120 m/min |
|||
|
Maximum Rychlost řezání |
60 m/min |
|||
|
pohonný systém |
Vysoce přesný převod a hřeben + vysoce přesná lineární vodicí kolejnice |
|||
|
napětí |
380VAC ± 10%/50Hz |
|||
Laserový generátor MAX
Jednomodulový kontinuální vláknový laser MFSC 10000W-12000W je vysoce výkonný vláknový laser s vysokou účinností elektro-optické konverze, kompaktní velikostí, dobrou kvalitou paprsku a bezúdržbový. Bere v úvahu vysokorychlostní řezání tenkých plechů a světlé povrchové řezání středních a silných plechů.
Laserový generátor IPG
IPG vláknový laserový generátor má spolehlivý výkon a nízké celkové náklady, což může pomoci koncovým uživatelům zlepšit produktivitu a zároveň snížit náklady. Plná řezná kapacita, tloušťka řezu plechu až 120 mm.
|
Laserový generátor RAYCUS |
- Ne. |
| - Vysoká účinnost elektro-optické konverze | - Přizpůsobitelná výstupní délka vlákna |
| - QD konektor | - Bezúdržbový provoz |
| - Široký modulační frekvenční rozsah | - Odolnost proti vysoké inverzi |
| - Vysoká účinnost při řezání tenkých plechů |
1000W-4000W systém EtherCAT
Systém pro řezání trubek laserem Podporuje všechny funkce systému FSCUT2000
Středně výkonný systém EtherCAT
Aplikujte na řezání s výkonem 1,5-8 kW
- Ne.
Systém EtherCAT pro řezání trubek laserem
Vysoce výkonný systém EtherCAT
Aplikujte na řezání s výkonem 6-12 kW
Vysoce výkonný laserový řezací systém EtherCAT
Pro ultra vysoký výkon vláknového laseru nad 8 kW
Značka Low Power-RAYTOOLS
Výkon 1,5 kW
Výkon 3,3 kW
Výkon 4KW
Výkon 6KW
Značka High Power-BOHU
Pro úrovně výkonu pod 30 kW
Pro vysoce výkonné řezání trubek
Pro laserová zařízení s ultra vysokým výkonem (max 40 kW)
Pracovní stůl pro svařování ocelového plechu
Dvakrát temperování
Kombinace GERMAN ROR hřebenů a TAIWAN HIWIN lineárních vedení zlepšuje řeznou rychlost
Volitelná lineární vedení značky: JAPONSKO SMG/ GERMAN HEREN
Přijměte GERMAN Lead-motion nebo JAPAN FUJI servomotor s vysokým výkonem a dlouhou životností.
Pro zajištění stability a přesnosti práce použijte GERMAN Lead-motion nebo JAPONSKÝ FUJI servopohon.
Přijetí speciálního laserového chladiče značky WuHan HanLi
1. Vybaveno dvojím ovládáním vysokoteplotní a nízkoteplotní vody pro splnění požadavků na konstantní teplotu laserové dutiny a výstupního portu
2. Zajistěte bezpečný a stabilní provoz laseru
3. Má funkce, jako je přehřátí, průtok, hladina vody, sledování kvality vody v reálném čase, zvukový a světelný alarm
Reduktor francouzské značky MOTOVARIO. Vysoká tuhost v tahu, vysoká přesnost, nízká hlučnost, úroveň ochrany ip65, aby byl zajištěn udržitelný provoz 90 stupňů.

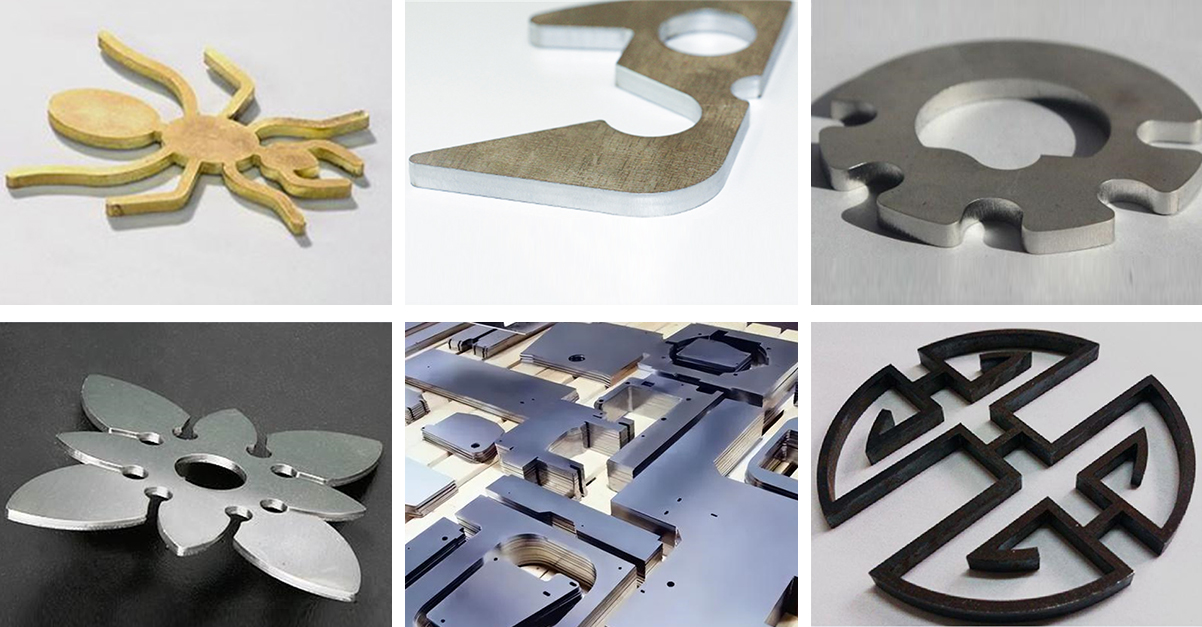

Laserový řezací stroj dokáže řezat většinu kovových materiálů s tloušťkou řezu až 50 mm.
Široce se používá při zpracování plechů, výrobě reklamních nápisů, výrobě elektrických skříní vysokého a nízkého napětí, mechanických dílech, kuchyňském nádobí, automobilech, strojních zařízeních, kovových řemeslech, pilových kotoučích, elektrických součástech, brýlovém průmyslu, pružinách, obvodových deskách, rychlovarných konvicích, lékařské mikro Elektronika, hardware, nástroje na měření nožů a další průmyslová odvětví.
