Stroj na ocelářství

Description

Stroj Ironworker je zařízení na obrábění kovů, které integruje funkce řezání, probourávání, stříhání a ohýbání kovů. Má výhody jednoduché operace, nízké spotřeby energie a nízkých nákladů na údržbu. Je to první volba zařízení pro zpracování kovů ve moderní výrobní praxi.

Úvod

Ⅰ.Funkce

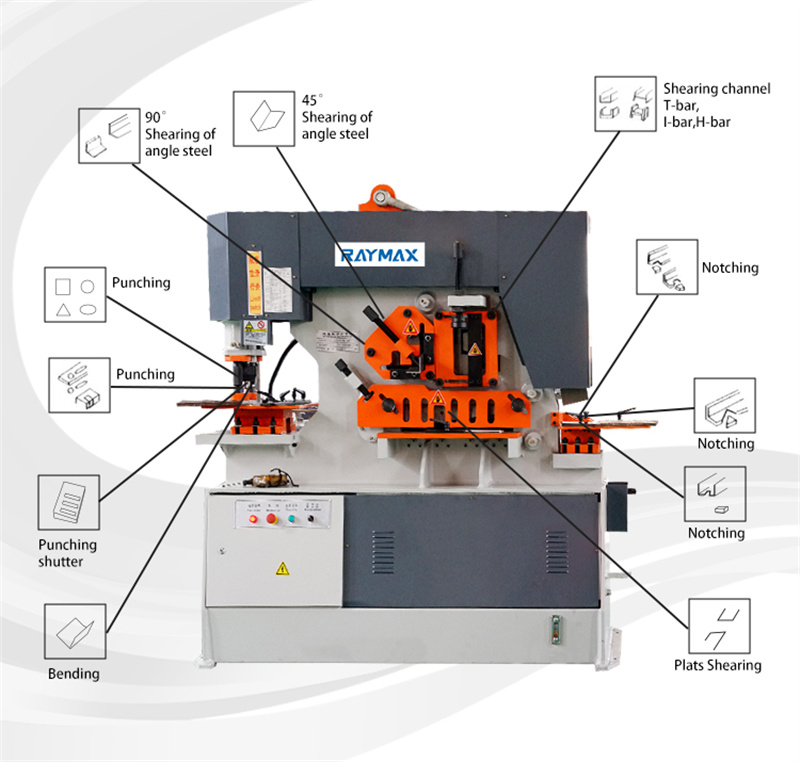

1. Řada Q35Y průmyslově odolných hydraulických stříhacích strojů nabízí více funkcí, mezi nimiž jsou: Probíjení, Stříhání úhlové oceli, Plošné stříhání, Stříhání kulatých/hranatých tyčí. Vyřezávání výsečí, V-štěpné vyřezávání, Stříhání kanálků, Stříhání nosníků, Stříhání T-tyčí, Hydraulické lomítko, Ohýbání úhlové oceli a Vyřezávání trubek. Standardně je vybaveno: rychle měnitelným spojovacím šroubem a rukávem, čtverečním ramenem se škálou, elektronickým zadním měřítkem, měřicím stolem s přírubami, základním stolem pro probíjení, bezpečnostními ochrannými přílbami a dalšími.
2. Hydraulický systém: Používá integrovaný systém hydraulického řízení, který je spolehlivější a jednodušší na údržbu. Hydraulický systém pochází od firmy Bosch Rexroth, Německo. Všechny uzavírací kroužky v válcích jsou značky PARKER ze Spojených států, což je nejznámější značka s vynikající kvalitou a výkonem. Dokáže pracovat pod nominálním zatížením nepřetržitě, stabilní běh a vysoká přesnost.

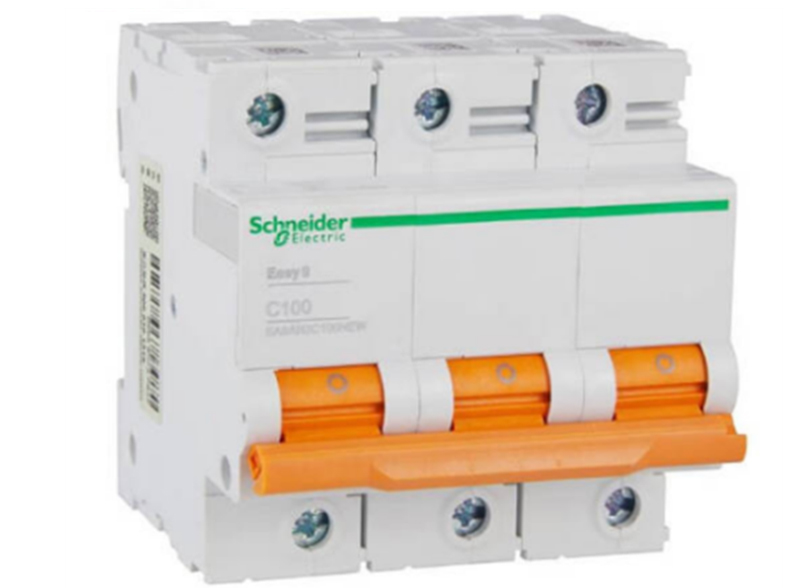

3. Elektrické komponenty jsou z Evropy, v souladu s mezinárodními normami, spolehlivá bezpečnost, dlouhá životnost, dobrá odolnost proti rušení, radiační jednotka je osazena v elektrické skříni. Ochranný plot a bezpečnostní blokování pro zajištění bezpečnosti provozu. Mají pohyblivý jednoruční pedálový spínač, snadno ovladatelný. Nouzové zastavení na stroji a nožní spínač pro bezpečnost, nožní pedál v souladu s předpisy CE.

Ⅱ.Parametry

Model	Q35Y-12	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Děrování tlak (T)	35T	60T	90T	115T	145T	200T	250T
Max.tloušťka řezu ocelové plechy (mm)	12	16	20	25	30	40	50
Pevnost desky (N/mm2)	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450	≤ 450
Úhel střihnutí	7	7	8	8	8	8	8
Velikost výletu (T×Š) (mm)	12x160 6x300	16×250 8×400	20×330 10×480	25×330 16×600	30×335 20×600	40×335 30×600	50×300 30×750
Frekvence výletů (krát/min)	10 až 18	11-20	12-20	8-18	6-16	6-16	6 až 12
Hlubina hrdla (mm)	115	300	355	400	600	530	600
Hloubka děrování (mm)	12	16	20	25	28	35	40
Max. průměr děrování (mm)	25	25	30	35	38	40	45
Výkon hlavního motoru (KW)	4	5.5	7.5	11	15	18.5	18.5
Celkové rozměry (D×Š×V) (mm)	950×550 ×1800	1740 × 810 × 1830	1950 × 900 × 1950	2355 × 960 × 2090	2800 × 1050 × 2450	2900 × 1100 × 2500	3200 × 1440 × 2500

Profil		Povrch	Q35Y-16	Q35Y-20
Kulatý bar			45	50
Čtvercová tyč			40×40	50×50
Stejný úhel	90º Stříhání		120×120×12	140×140×12
Stejný úhel	45º Stříhání		50×50×5	70×70×10
T-Bar	90º Stříhání		125×125×12	140×140×12
T-Bar	45º Stříhání		60×60×8	70×70×10
I-balík			120×74×5	160×88×6
Kanál			120×53×5.5	160×63×6,5
Q35Y-25		Q35Y-30	Q35Y-40	Q35Y-50
60		65	70	80
50×50		55×55	60×60	65X65
160×160×14		180×180×16	200×200×18	200×200×18
60×60×6		80×80×8	80×80×10	100×100×10
160×160×14		180×180×16	200×200×18	200×200×18
80×80×10		80×80×10	100×100×10	120×120×12
200×102×9		280×124×10,5	300×130×13	200×102×9
200×75×9		280×86×11,5	300×89×11,5	320×92×12

Ⅲ.Display

Ⅳ.Podrobnosti

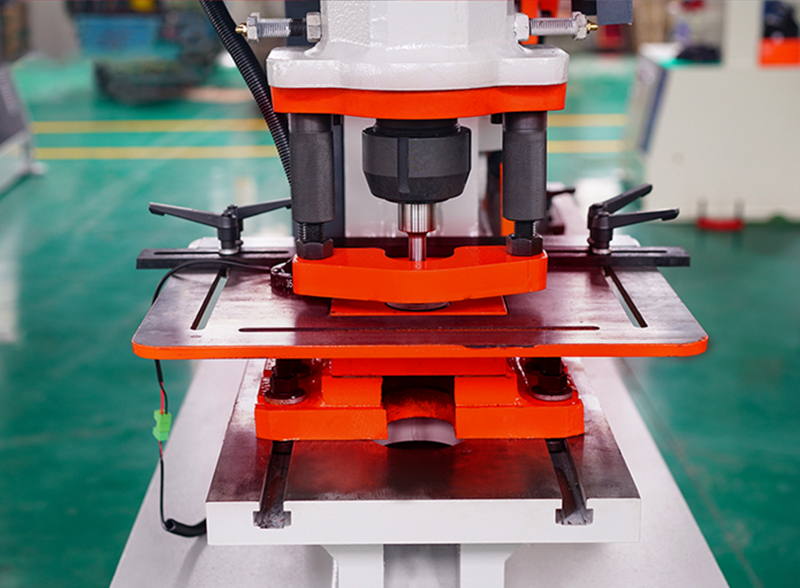

1. Probíjení

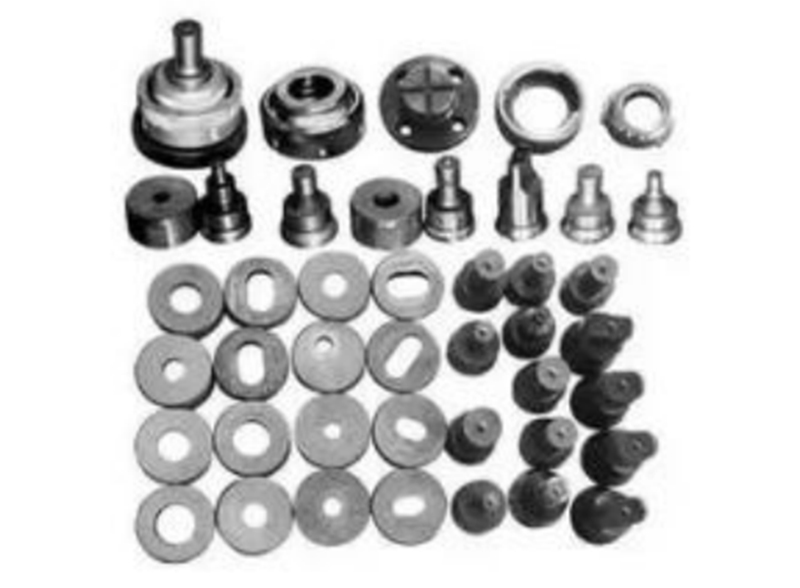

K dispozici je celá řada univerzálních děrovačů a matric, jedinečný styl umožňuje velkoúhlové děrování železa a velký kanál.
Probíjení s velkým prohlížecím oknem na odstavitelném navijáku pro snadnou operaci, standardně vybavené velkým dvoudílným měřicím stolem s pravítky a přírubami.

2. Stříhání

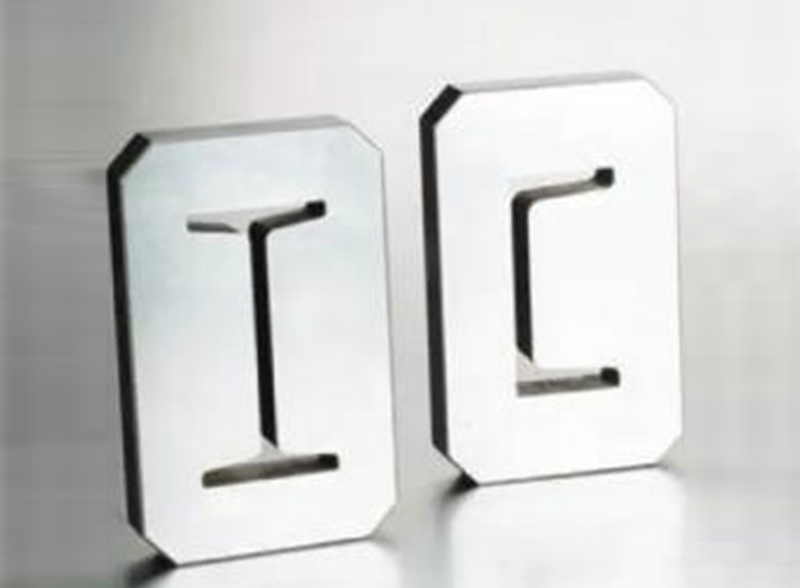

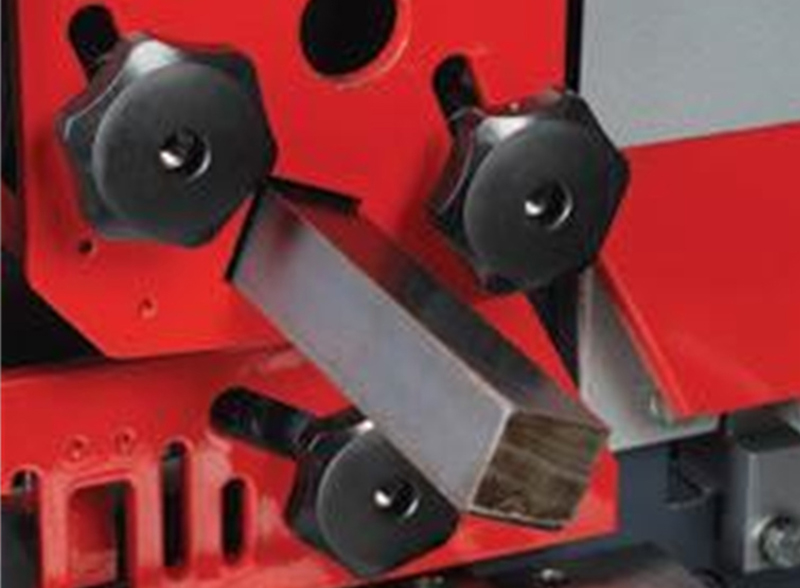

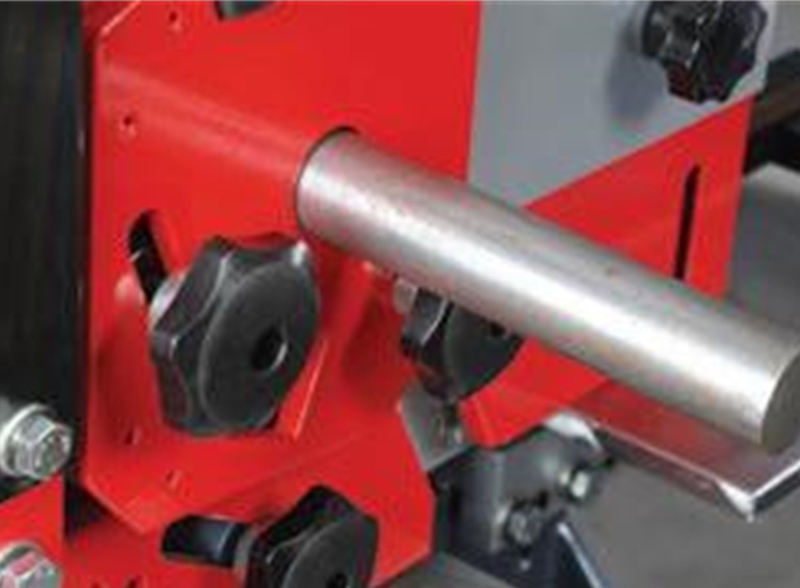

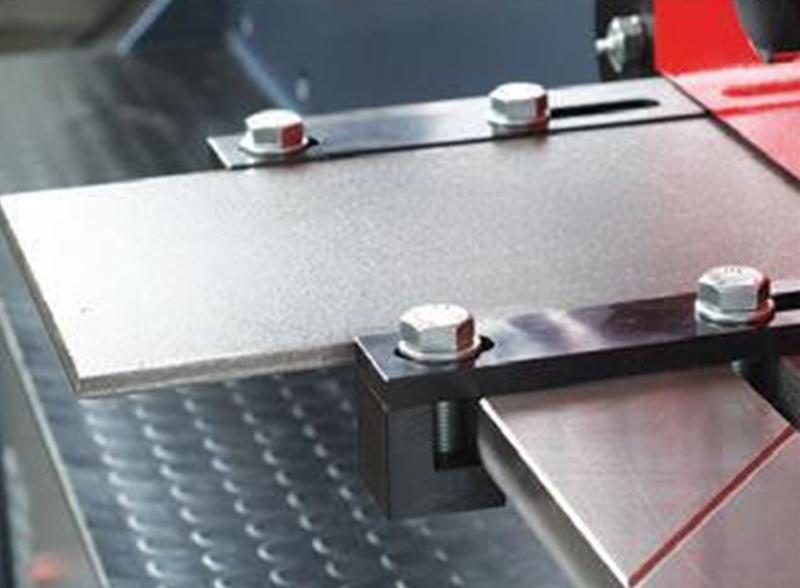

Příčný a čtvercový šikmořez je vybaven více díry pro různé velikosti. Upravitelné zajišťovací zařízení pro příčný/čtvercový prut, kanálkovinu/ tyč řezání. Velká pevná ochrana pro maximální bezpečnost.

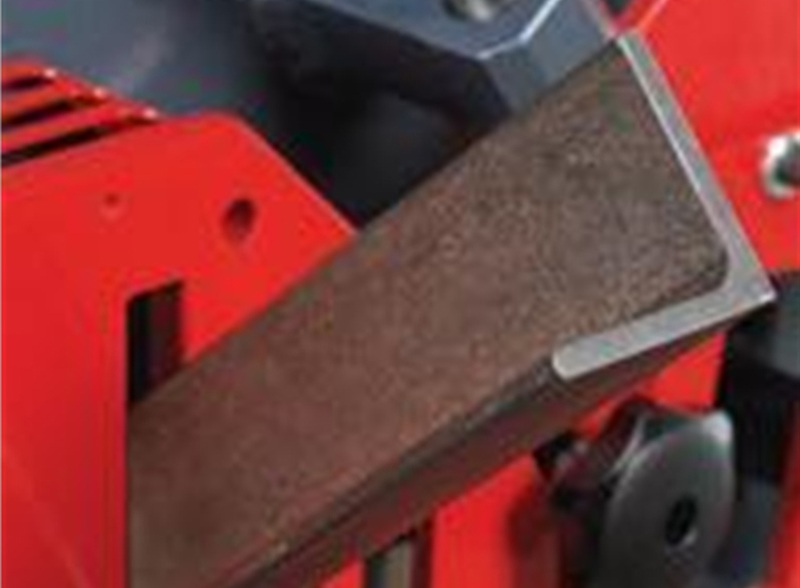

Šikmořez úhlovky umí řezat úhel 45 stupňů jak horní, tak dolní větev. To dává operátorovi možnost vytvořit rámeček jako u obrázku pro dokonalé svařování.

3. Vyřezávání

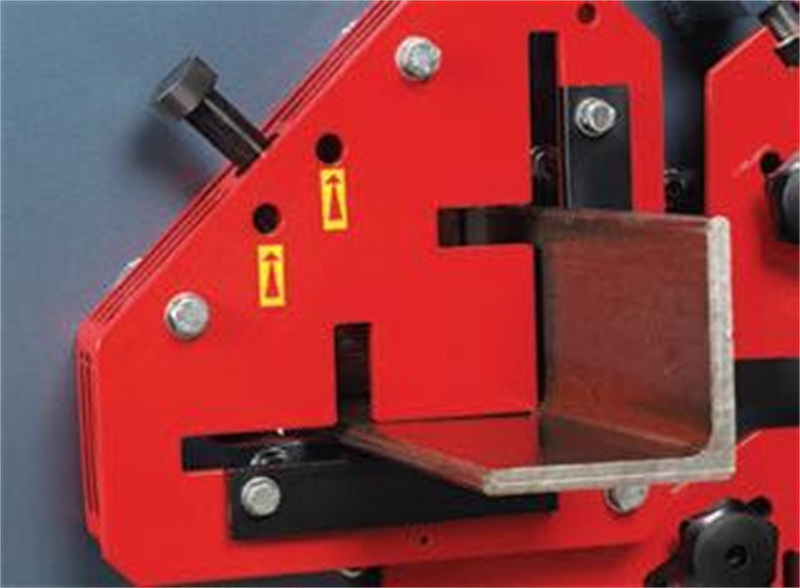

Unikátní návrh umožňuje řezání úhlovky a plochého prutu. Elektrointerlokovaná bezpečnostní mřížka a tři měřicí zastavovače pro přesné pozice.

4. Kroucení

Ohněte také desku pod 500 mm. Všechny komponenty stroje mají nejvyšší kvalitu z hlediska bezpečnosti, funkce, schopnosti a údržby.
