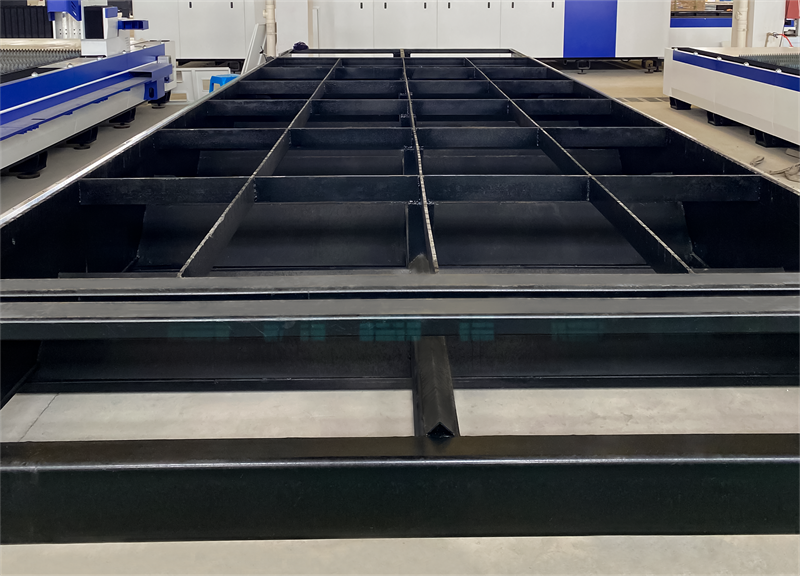

Il telaio principale complessivo della macchina utensile adotta un tavolo di lavoro con struttura a portale. Il letto ad alto smorzamento ha una buona rigidità, elevata precisione e funzionamento stabile. Utilizzando una piattaforma di saldatura dedicata, la precisione orizzontale complessiva della piattaforma di saldatura è ≤ 0,5 mm, garantendo la precisione di saldatura del corpo del letto, con una precisione di saldatura complessiva di ≤ 5 mm. La macchina utensile subisce una ricottura ad alta temperatura, un trattamento di invecchiamento secondario e viene lavorata da una grande fresatrice a portale. Questi progetti e metodi di lavorazione assicurano che la macchina utensile abbia un'eccellente resistenza sismica, elevata rigidità e stabilità. Soddisfa pienamente i requisiti di stabilità per il movimento ad alta velocità delle macchine utensili.
|
Modello del prodotto |
Modello RX-3015 |
Modello RX-4020 |
Modello RX-6020 |
Modello RX-6025 |
|
Area di lavoro |
3000*1500mm |
4000*2000mm |
6000*2000mm |
6000*2500mm |
|
Potenza del laser |
1000W, 1500W, 2000W, 3000W, 6000W |
|||
|
Precisione di posizionamento |
± 0,03 mm/m |
|||
|
Precisione di posizionamento ripetuta |
±0.02mm |
|||
|
Massimo m Velocità di movimento |
120m/min |
|||
|
Massimo m Velocità di taglio |
60m/min |
|||
|
Sistema di azionamento |
Ingranaggi e cremagliera ad alta precisione + guida lineare ad alta precisione |
|||
|
Tensione |
380 V CA ± 10%/50 Hz |
|||
Generatore laser MAX
Il laser a fibra continua a modulo singolo MFSC 10000W-12000W è un laser a fibra ad alta potenza con elevata efficienza di conversione elettro-ottica, dimensioni compatte, buona qualità del fascio e nessuna manutenzione. Tiene conto del taglio ad alta velocità di piastre sottili e del taglio di superfici luminose di piastre medie e spesse.
Generatore laser IPG
Il generatore laser a fibra IPG ha prestazioni affidabili e un costo complessivo basso, il che può aiutare gli utenti finali a migliorare la produttività riducendo i costi. Capacità di taglio completa, spessore di taglio della piastra metallica fino a 120 mm.
|
Generatore laser RAYCUS |
|
| - Elevata efficienza di conversione elettro-ottica | - Lunghezza della fibra di uscita personalizzabile |
| - Collegamento QD | - Funzionamento senza manutenzione |
| - Ampio intervallo di frequenza di modulazione | - Resistenza all'alta inversione |
| - Elevata efficienza nel taglio di lamiere sottili |
Sistema EtherCAT da 1000 W a 4000 W
Sistema di taglio laser per tubi Supporta tutte le funzioni del sistema FSCUT2000
Sistema EtherCAT di media potenza
Applicare al taglio di potenza da 1,5-8 kW
Sistema di taglio laser a tubo EtherCAT
Sistema EtherCAT ad alta potenza
Applicare al taglio di potenza da 6-12 KW
Sistema EtherCAT per taglio laser ad alta potenza
Per laser a fibra ad altissima potenza superiore a 8KW
Bassa potenza - Marchio RAYTOOLS
Potenza nominale 1,5 kW
Potenza nominale 3,3 kW
Potenza nominale 4KW
Potenza nominale 6KW
Marchio ad alta potenza BOCHU
Per livelli di potenza inferiori a 30KW
Per il taglio di tubi ad alta potenza
Per apparecchiature laser ad altissima potenza (max 40KW)
Banco da lavoro per saldatura di piastre in acciaio
Doppia tempra
La combinazione di cremagliere GERMAN ROR e guide lineari TAIWAN HIWIN migliora la velocità di taglio
Guide lineari opzionali marca: JAPAN SMG/ GERMAN HEREN
Adotta un servomotore TEDESCO Lead-motion o GIAPPONESE FUJI con elevate prestazioni e lunga durata.
Adotta un servoazionamento TEDESCO Lead-motion o GIAPPONESE FUJI per garantire stabilità e precisione di lavoro.
Adottando il refrigeratore laser specifico del marchio WuHan HanLi
1. Dotato di doppio controllo dell'acqua ad alta e bassa temperatura per soddisfare i requisiti di temperatura costante della cavità laser e della porta di uscita
2. Garantire il funzionamento sicuro e stabile del laser
3. Ha funzioni come sovratemperatura, portata, livello dell'acqua, monitoraggio in tempo reale della qualità dell'acqua, allarme sonoro e luminoso
Riduttore MOTOVARIO di marca francese. Elevata rigidità alla trazione, elevata precisione, bassa rumorosità, livello di protezione IP65, per garantire il funzionamento sostenibile di 90 gradi.
La macchina per il taglio laser può tagliare la maggior parte dei materiali metallici con uno spessore di taglio fino a 50 mm.
Ampiamente utilizzato nella lavorazione della lamiera, nella produzione di cartelloni pubblicitari, nella produzione di quadri elettrici ad alta e bassa tensione, nella produzione di parti meccaniche, utensili da cucina, automobili, macchinari, artigianato in metallo, lame per seghe, parti elettriche, industria del vetro, molle, circuiti stampati, bollitori elettrici, microelettronica medica, ferramenta, strumenti di misurazione con coltelli e altri settori.
