gilyotin kəsim maşını

Description

gilyotin kəsmə maşınının çərçivə quruluşu bütün polad qaynağını qəbul edir; dördbucaqlı və səkkiz tərəfli düzbucaqlı bələdçi relsləri yüksək dəqiqliyə, yaxşı sərtliyə və hidravlik yüklənməyə malikdir. gilyotin qayçıların hidravlik sistemi iki tərəfli plug-in inteqrasiya edilmiş klapan qəbul edir və vuruş rəqəmsal displey, fotoelektrik qoruyucu cihaz və mobil iş dəzgahı ilə təchiz oluna bilər. kəsmə maşını yuxarı sürüşdürmə və aşağı hidravlik yastığın ikiqat fəaliyyət funksiyasına malikdir və işçi təzyiq vuruşu müəyyən edilmiş diapazonda sıxıla bilər. vərəq kəsmə maşını prosesi tənzimləmə tələb edir və əməliyyat düymələrdən istifadə edərək sadə və mərkəzləşdirilmişdir.

مقدمه

Ⅰ.Xüsusiyyətlər

1. Hidravlik gilyotin kəsmə maşını, qaynaq robotu və stressi azaltma prosesi ilə istehsal olunan bütün AB rasional dizaynını qəbul edir.
2.Gilyotin kəsici kəsiciyə qulluq etmək asandır və inteqrasiya olunmuş hidravlik sistem, Almaniyanın Bosch Rexroth hidravlik sistemi ilə daha etibarlıdır.
3.RAYMAX hidravlik qayçı müxtəlif ehtiyaclara uyğun olaraq kəsmə uzunluğunu və yükləmə qabiliyyətini tənzimləmək üçün dəyişən əyilmə hərəkətinə malikdir.
4. Gilyotin metal kəsmə arxası məsafəsi motor tərəfindən tənzimlənir və ELGO P40T servo motor tərəfindən göstərilir.
5.Avtomatik kəsmə maşını kəsmə zamanı hizalanma üçün yüngül hizalama funksiyası və addımsız bıçaq şüa vuruşunun tənzimlənməsi ilə təchiz edilmişdir.
6.CNC hidravlik kəsmə maşını CE standartlarına uyğun gələn və hidravlik metal kəsmə təhlükəsiz işləməsini təmin edən təhlükəsizlik hasarı və elektrik kilidi ilə təchiz edilmişdir.

Ⅱ.Parametrlər

موديل	Kəsmə qalınlığı (mm)	Kəsmə uzunluğu (mm)	Kəsmə Mələyi (°)	Stoper Tənzimləmə Aralığı (ملم)	Vuruş vaxtı (dəq-1)	Motor (KW)	ابعاد (ملم)	وزن (t)
QC11Y-6X2500	6	2500	0,5~1,5	500	20	7.5	2850X1800X1950	4
QC11Y-6X3200	6	3200	0,5~1,5	500	16	7.5	3450X1850X2000	5.2
QC11Y-6X4000	6	4000	0,5~1,5	500	12	7.5	4550X1850X2000	7
QC11Y-6X6000	6	6000	0,5~1,5	500	10	15	6940X2200X2450	11.5
QC11Y-8X2500	8	2500	0,5~1,5	500	18	11	2860X1850X2150	5
QC11Y-8X3200	8	3200	0,5~1,5	500	14	11	3460X1850X2150	6.2
QC11Y-8X4000	8	4000	0,5~2	500	12	11	4550X1750X1950	8
QC11Y-8X6000	8	6000	0,5~2	500	10	15	6940X2250X2550	14
QC11Y-10X2500	10	2500	0,5~2	500	15	15	2950X1850X2050	7
QC11Y-10X3200	10	3200	0,5~2	500	13	15	3650X1850X2050	8.3
QC11Y-10X4000	10	4000	0,5~2	500	12	18.5	4550X2050X2150	9
QC11Y-10X6000	10	6000	0,5~2	600	10	18.5	6850X2550X2650	17

Ⅲ.Standart Avadanlıq

- ELGO P40T CNC idarəetmə sistemi
- Main Motor Siemens Almaniya markası
- Pump First ABŞ brendi
- Hidravlik klapan BOSCH-REXROTH Almaniya markası
- Vidalı və Xətti bələdçi Hiwin Tayvan markası
- Ayaq pedalı Pizzato Italy markası
- Electrical Schneider France markası
- İnverterli Schneider PLC

Ⅳ. Nəzarət Sistemi
ایندی

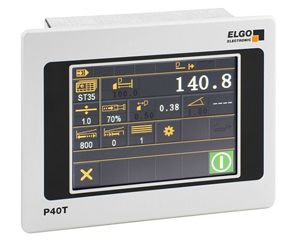

ELGO P40T

- Böyük Rəngli 7" LCD Sensor Ekran
- Bıçağın təmizlənməsinin avtomatik qurulması
- Dırmıq bucağının avtomatik qurulması
- İstifadəçi Proqramı və Addımlar: Limitsiz

DELEM DAC - 360T

- Parlaq LCD ekran
- Geri çəkmə funksiyası
- Kəsmə bucağı və boşluğa nəzarət
- Vuruş uzunluğunun məhdudlaşdırılması
- Vərəq qalınlığının ölçülməsi
- İkinci servo ox (DAC-362T)

Ⅴ.Təfərrüatlar

1.SIEMENS Motoru

Alman markalı motordan, enerjiyə qənaət və ətraf mühitin mühafizəsi, aşağı səs-küy və sabit performansdan əldə edilmişdir.

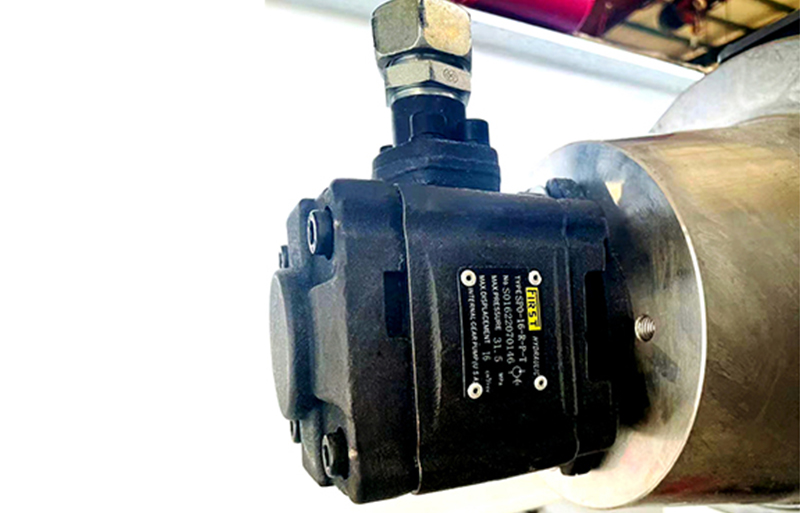

2.Yağ Pompası

Yağ pompası uzun xidmət müddətini təmin edir və işləyərkən səs-küyü azaldır.

3.Bosch Rexroth Hidravlik Sistemi

ایندیİnteqrasiya edilmiş klapan bloku ilə hidravlik mayenin sızması nəticəsində yaranan problemləri aradan qaldırır.

4. İş dəzgahı

ایندیDəzgahın yuvarlanan polad topu sürtünməni azalda bilər, iş parçasının səthini qoruya bilər; zərif dizayn kiçik materialları əl ilə kəsmək üçün əlverişlidir.

5. Təhlükəsizlik Hasar

ایندیHər tərəfdən qoruyucu qoruyucular operatorun təhlükəsizliyini qoruya bilər və təhlükəsiz və rahat olan kəsmə vəziyyətini aydın görə bilər.

6.Almaniya EMB Korpus Borusu

ایندیEMB Korpus Borusu və birləşdiriciləri qaynaq şlaklarının dəyərləri tıxanmasına qarşı əlavələri effektiv şəkildə azaldır və yağın axmasına təsir göstərir.

7.Press mexanizmi

ایندیPlitəni kəsərkən plitəni sıxmaq üçün basma başlığı aşağı basır.

8.Motorlu Bıçağın Təmizlənməsinin tənzimlənməsi

Metal təbəqənin kəsmə qalınlığına uyğun olaraq kəsici bıçaqların boşluğunu motorla tənzimləyin, daha yaxşı kəsmə performansı əldə edə bilərsiniz.

9.HIWIN Vida və Xətti Bələdçi

Yüksək dəqiqlikli arxa ölçmə cihazı, incə top vinti və cilalanmış çubuq quruluşu, yerləşdirmə dəqiqliyini təmin edən yüksək performanslı motor sürücüsü, unikal vaxt ötürmə mexanizmi, etibarlı və sabit.

10.Pedal açarı

ایندیXidmət müddəti və əməliyyat həssaslığının artırılması.

Ⅵ. Könüllü Konfiqurasiya

Pnevmatik arxa dəstəyi

Arxa pnevmatik dayaq sistemi dəstəyi təmin edir və geniş və nazik təbəqələrin asılmasının qarşısını alaraq materialı bütün kəsik boyunca qaldıraraq daha dəqiq kəsimlərə imkan verir.

İşıq pərdəsi

Operatoru təhlükəli əməliyyatdan qoruyun.

Ön Qidalanma Masası

Yüksək dəqiqlik və səmərəliliklə CNC Controller tərəfindən avtomatik idarə olunan metal təbəqənin qidalanması.
